Устройство спуска часового механизма



Углы анкерного спуска часового механизма



На рис. 43 изображены элементы анкерного спуска и его углы.

Углом покоя 2 называется угол, составленный двумя прямыми, соединяющими центр вращения вилки с точкой на плоскости покоя палеты, куда упал зуб анкерного колеса во время его. падения, и точкой конца  плоскости покоя.

Углом импульса 3 называется угол, составленный двумя прямыми, соединяющими центр вращения вилки с точками начала и конца' импульсной плоскости.

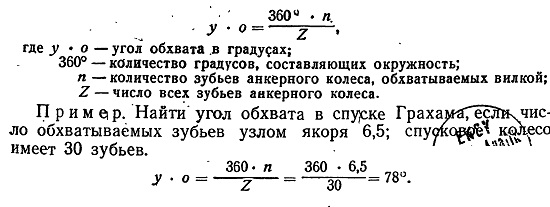

Углом обхвата называется угол, образованный двумя прямыми, соединяющими центр вращения анкерного колеса с серединой импульсных плоскостей палет. Угол обхвата зависит от количества обхватываемых зубьев вилкой:







Углом падения называется угол, на который повернулось анкерное колесо в момент, когда один из его зубьев сошел с импульсной плоскости входной палеты, а какой-то другой зуб упал на плоскость покоя выходной палеты.

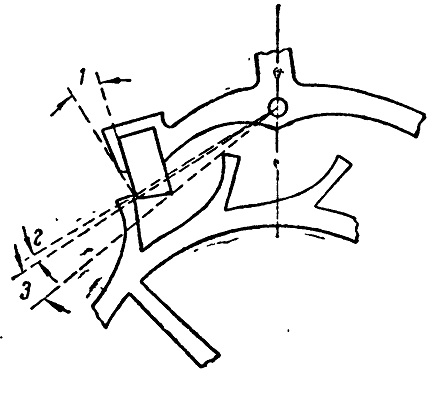

Рис. 43. Углы. анкерного спуска: 1—угол притяжки; 2—угол покоя; 3—угол импульса
