НАРУЧНЫЕ ЧАСЫ С БОКОВОЙ СЕКУНДНОЙ СТРЕЛКОЙ (МЕХАНИЗМ)





Узел завода часов и перевода стрелок наручных часов с боковой секундной стрелкой



 (рис. 65) имеет различные конструкции, отличается количеством деталей и их расположением. Он расположен под циферблатом и имеет следующие детали: заводную головку, закрепленную на резьбе заводного валика; заводную трибку 2, надетую на заплечик заводного валика; кулачковую муфту 3, надетую на квадрат заводного валика, заводной рычаг

4, входящий в выем кулачковой муфты 3; в заводной рычаг упирается пружина 5.

Зубья заводной трибки сцепляются с зубьями заводного колеса. Заводное колесо сцепляется с барабанным колесом.

Таким образом, поворачивая заводную головку вправо, заводной валик поворачивает кулачковую муфту 3. Муфта поворачивает заводную трибку 2 и все связанные с ней заводные колеса, которые заводят пружину. При обратном вращении заводной головки вращается только кулачковая муфта 3.

Для перевода стрелок вытягивают заводную головку (рис. 66), заводной валик с переводным рычагом 2 перемещаются и зубья кулачковой муфты 5 входят в зацепление с зубьями колеса 6 перевода стрелок.

При повороте заводной головки вращается переводное колесо и все связанные с ним колеса, а также часовая и минутная стрелки. Установив стрелки, надавливают на заводную головку, и заводной валик становится в первоначальное положение.









Рис. 65, Узел завода часов и перевода стрелок:
1 — головка с заводным валом; 2 —заводная трибка; 3 — кулачковая муфта; 4 — заводной рычаг; 5— пружина заводного рычага;
6 — вексельное колесо; 7- трибка вексельного колеса; 8 — минутная трибка; 9 — часовое колесо; 10 — колесо перевода стрелок;
11 — фиксатор; 12 — переводной рычаг, 13 — винт переводного рычага















Рис. 66. Узел в положении перевода стрелок:
1 — заводная головка с заводным валиком; 2 — переводной рычаг; 3 — фиксатор; 4 — заводной рычаг; 5 — кулачковая муфта; 6 — колеса перевода стрелок

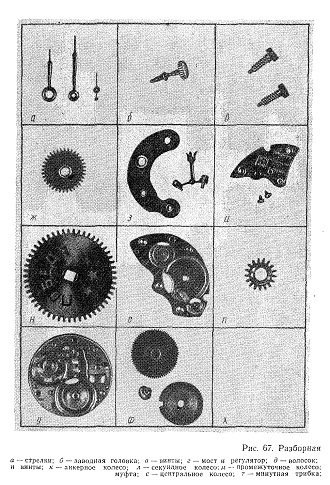

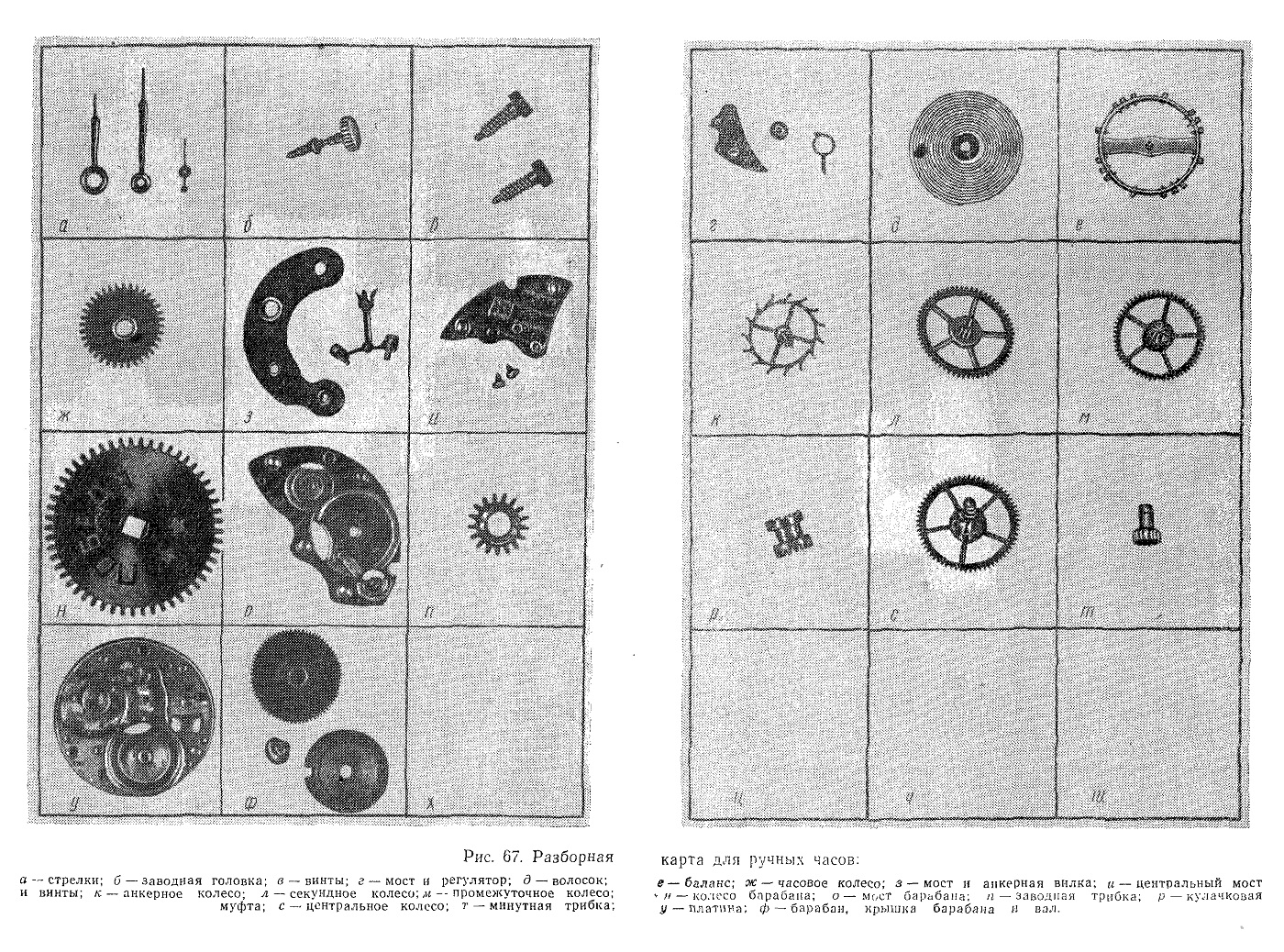

Ряс. 67. Разборная карта для ручных часов
