НАРУЧНЫЕ ЧАСЫ С БОКОВОЙ СЕКУНДНОЙ СТРЕЛКОЙ (МЕХАНИЗМ)





Зубчатая передача наручных часов с боковой секундной стрелкой



 (см. рис. 73) служит для передачи движения и силы от одной оси-механизма к другой. Основную часть зубчатой передачи составляют колеса: барабанное 6, промежуточное 4, центральное 5, секундное 3 и соответственно к ним трибки. Каждое колесо вращается вокруг своей оси на двух цапфах, входящих в отверстие платины и моста.







Двигатель наручных часов с боковой секундной стрелкой



 (рис. 64) служит для приведения в движение зубчатой передачи и поддержания колебаний баланса. Двигатель состоит из барабана 1 с зубьями, вала 4, пружины 6 и крышки 2 барабана.

Барабан служит для размещения в нем заводной пружины, и передачи посредством зубьев вращательного движения колесам, связанным между собой трибками. В барабане и крышке сделаны два отверстия, одно — для замка наружного конца пружины, 'второе — для вала барабана.

Вал барабана с одного конца имеет цапфу, с другого — цапфу с квадратом для установки на него барабанного колеса. Сбоку вала имеется крючок для закрепления внутреннего конца пружины.

Пружина представляет собой стальную ленту, свернутую в виде спирали и служит для приведения в движение часового механизма.

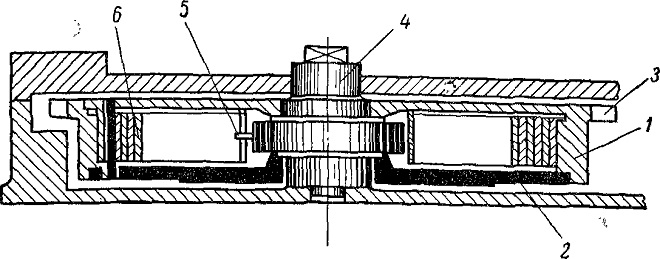

Рис. 64. Двигатель часового механизма в собранном виде:
1- барабан; 2 — крышка барабана; 3 — зубья барабана; 4 — вал; 5 крючок вала, входящий в отверстие пружины; 6 — пружина











Стрелочный механизм наручных часов с боковой секундной стрелкой





Стрелочный механизм состоит из минутной и вексельной трибки, часового и вексельного колес, часовой, минутной и секундной стрелок. Этот механизм служит для отсчета времени.
