НАРУЧНЫЕ ЧАСЫ С БОКОВОЙ СЕКУНДНОЙ СТРЕЛКОЙ (МЕХАНИЗМ)





Узел спуска (узел хода) наручных часов с боковой секундной стрелкой





Узел спуска (узел хода) служит для передачи импульса балансу и состоит из анкерной вилки и анкерного колеса.

Анкерная вилка (рис. 63) является связующим звеном между узлом баланса и анкерным колесом и состоит из самой вилки 1, двух палет 2, оси 5 с цапфами, предохранительного копья 3 и рожков 4.

Анкерное колесо состоит из самого колеса со своеобразной формой зубьев и оси с цапфами, изготовленной вместе с трибкой. Ось своими цапфами входит в отверстия платины и моста.

Анкерное колесо передает движение анкерной вилке.

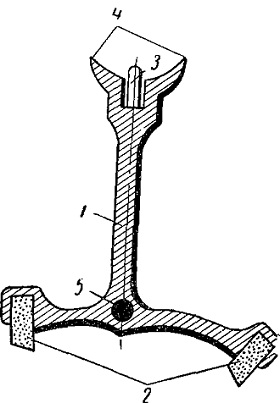

Рис. 63. Анкерная вилка:
1 — анкерная вилка; 2 — налеты; 3 — копье; 4 — рожки; 5—ось
