НАРУЧНЫЕ ЧАСЫ С БОКОВОЙ СЕКУНДНОЙ СТРЕЛКОЙ (МЕХАНИЗМ)



Механизм часов состоит из следующих узлов:

а) узел колебательной системы;

б) узел спуска (узел хода);

в) зубчатая передача;

г) двигатель;

д) стрелочный механизм;

е) узел завода часов и перевода стрелок.









Узел колебательной системы



 (рис. 56). В этой системе особое значение имеет узел баланса, который состоит из баланса, с винтами-грузиками 1, оси баланса с цапфами 2, двойного ролика 4, эллипса 5, волоска 3, колодки 6 и колонки волоска 8.

Баланс (рис. 57) представляет собой маховое колесо, которое в соединении с двойным роликом и волоском регулирует равномерность хода механизма часов. Баланс бывает с разрезным и неразрезным ободом, по окружности которого установлены винты-грузики 3, регулирующие равновесие баланса.

В середине баланса имеется перекладка 4 (филигрань) с отверстием, в которое запрессовывается ось баланса 2.

Ось баланса (рис. 58) имеет сложную конфигурацию и служит для посадки на нее деталей узла баланса. На концах оси имеются цапфы, которые входят в подшипники из камней.

С одной стороны на ось насажен баланс, с другой — двойной ролик.

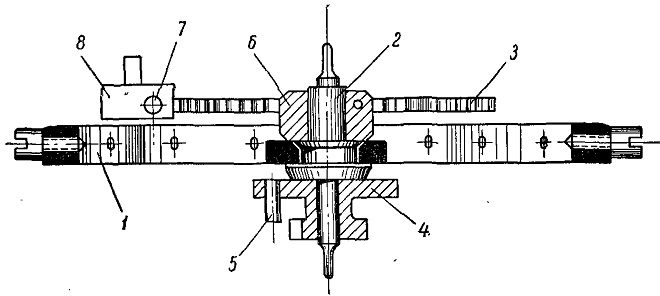

Рис. 56. Узел колебательной системы:
1-баланс с винтами (грузиками); 2 — ось баланса; волосок; 4 — двойной ролик;  5- эллипс; 6 — колодка волоска; 7 — штифт колонки; 8— колонка волоска











Двойной ролик (рис. 59) служит для закрепления эллипса и предохранения самопроизвольного перемещения анкерной вилки. Он состоит из верхнего (импульсного) 1 и нижнего 2 (предохранительного) роликов, соединенных между собой втулкой 4. В нижнем ролике сделан вырез для копья анкерной вилки. В верхний — вмонтирован эллипс 3.



Эллипс (рис. 60) входит в соприкосновение с рожками анкерной вилки и служит для передачи импульса от вилки к балансу. Эллипсы имеют в сечении различные формы, чаще всего полукруглые.

Колодка 3 волоска (рис. 61) служит для крепления внутреннего конца волоска. Она имеет вид втулки и насажена на ось

баланса сравнительно туго, но так, чтобы можно было поворачивать ее в любую сторону. Сбоку колодки имеется отверстие, куда вставлен внутренний конец волоска и закреплен штифтом.

Колонка 3 волоска  имеет различные формы. Ее устанавливают на мосту баланса, а сбоку в отверстие вставляют наружный конец волоска и закрепляют штифтом.

Волосок 1 баланса, свернутый спиралью, служит для колебания баланса и регулировки хода часов. Точность регулировки, достигается посредством градус-ника (регулятора, рис. 62), укрепленного на мосту баланса накладной и вращающегося вокруг нее. Волосок стремится вернуться в первоначальное положение и сообщает балансу обратное движение. Так возникает цикл колебательных движений баланса и волоска.

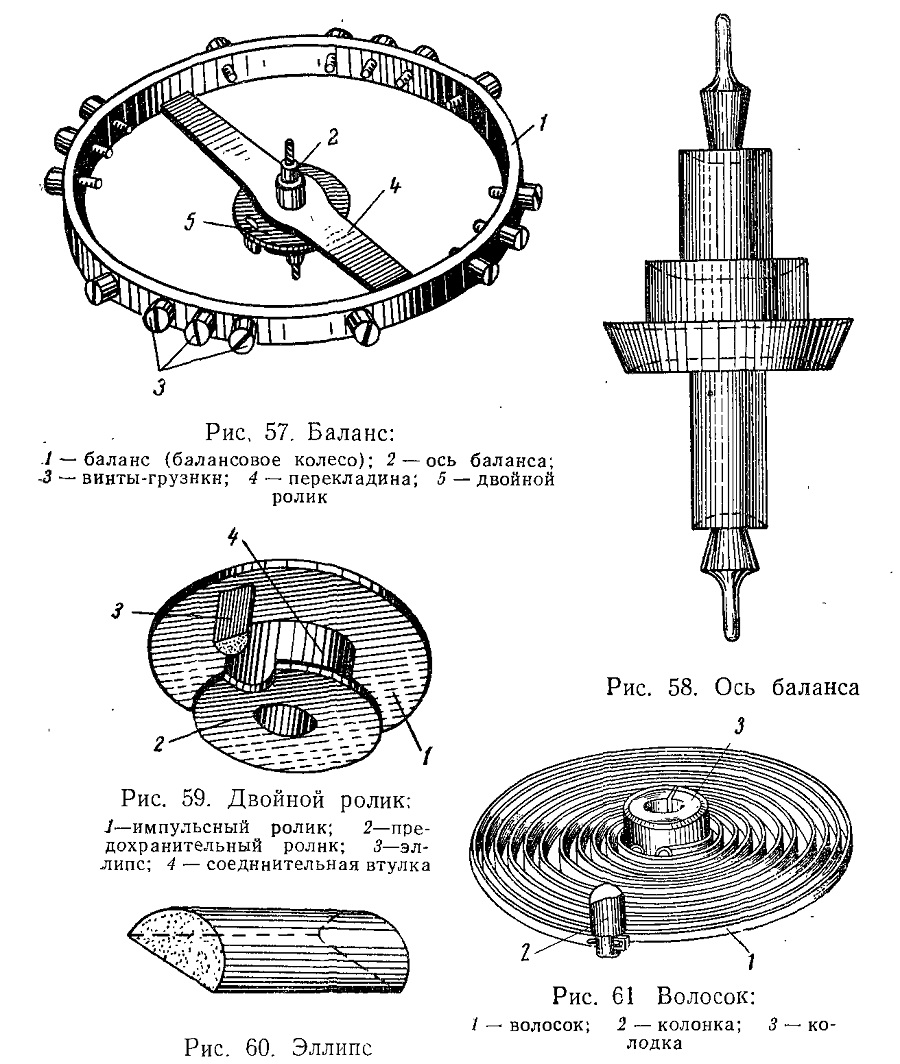

Рис, 57-61

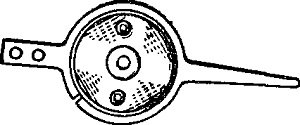

Рис. 62. Регулятор (градусник)
