Насос охлаждающей жидкости обеспечивает принудительную циркуляцию охлаждающей жидкости через систему охлаждения. Он устанавливается в передней части блока цилиндров и приводится в действие от коленчатого вала зубчатым ремнем привода ГРМ.

насос водяной

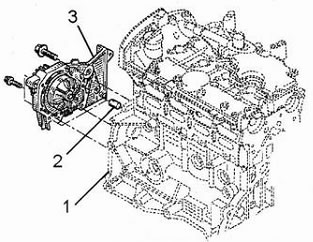

Насос охлаждающей жидкости (двигатель K7J). 1 - Насос, 2 - Штифт, 3 - Блок цилиндров.

Насос охлаждающей жидкости (двигатель K4J). 1 - Блок цилиндров, 2 - Штифт, 3 - Насос.

Водяной насос ремонту не подлежит, поэтому в случае повышенного шума или утечек жидкости он подлежит замене.

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– слейте из системы охлаждения жидкость, сняв с радиатора нижний шланг;

– снимите ремень привода газораспределительного механизма и натяжной ролик (см. подраздел «Головка блока цилиндров»);

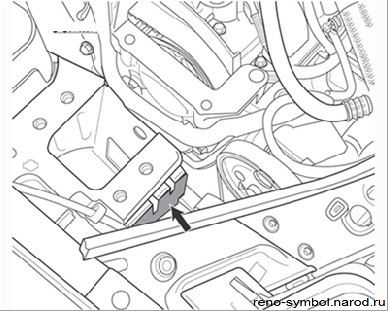

Рисунок 3.81. Акустический груз

– снимите акустический груз (Рисунок 3.81);

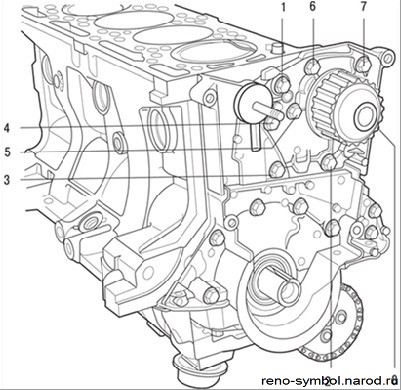

Рисунок 3.82. Болты крепления водяного насоса: 1–8 – последовательность затяжки болтов

– ослабив, отверните болты крепления водяного насоса (Рисунок 3.82), запомнив их установку, поскольку они разной длины;

– снимите с блока цилиндров водяной насос в сборе;

– очистите привалочные поверхности насоса и блока цилиндров. Категорически запрещается применять для этого инструменты с острой кромкой. Используйте средство Decapjoint, которое растворяет остатки прокладки.

Нанесите указанное средство на очищаемую поверхность, подождите примерно 10 мин, затем удалите средство деревянным шпателем. Эту операцию рекомендуется выполнять в защитных перчатках. Не допускайте попадания чистящего средства на лакокрасочные покрытия.

Установка:

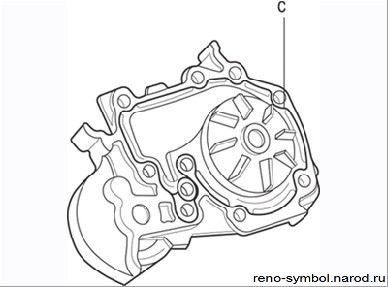

Рисунок 3.83. Нанесение герметика на привалочную поверхность водяного насоса: с=0,6–1,0 мм

– нанесите полоску герметика Loctite 518 шириной 0,6–1,0 мм (Рисунок 3.83) на привалочную поверхность устанавливаемого насоса;

– установите насос на блок цилиндров, поставьте болты на свои места и затяните их предварительно моментом 8 Н·м в последовательности, указанной на Рисунок 3.83, затем затяните окончательно болты М6 моментом 11 Н·м, а болты М8 моментом 22 Н·м;

Нанесите 1–2 капли герметика Loctite Frenetanch на болты 1 и 4 (см. Рисунок 3.83) крепления водяного насоса.

– выполните оставшиеся операции в порядке, обратном снятию;

– проверьте отсутствие течи охлаждающей жидкости.
