Renault Symbol. Датчик температуры охлаждающей жидкости двигателя (K4J, K7J)

Renault Symbol. Датчик температуры охлаждающей жидкости двигателя (K4J, K7J)

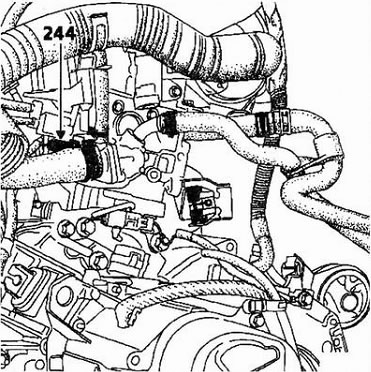

244 - Трехконтактный датчик температуры охлаждающей жидкости (два вывода используются для передачи информации на электронный блок управления системы впрыска, один вывод - для индикации температуры охлаждающей жидкости на комбинации приборов).

Рисунок 3.80. Расположение на корпусе термостата датчика (1) температуры охлаждающей жидкости и штуцера (2) для удаления воздуха

Эта система снабжена единственным датчиком температуры охлаждающей жидкости, который подает сигнал к блоку управления системы впрыска топлива, электровентилятору и указателю температуры охлаждающей жидкости на комбинации приборов.

Работа системы
Датчик 244 сообщает блоку управления системы впрыска значение температуры охлаждающей жидкости. С учётом этого осуществляется управление системой впрыска и репе бпока вентипяторов системы охлаждения двигателя.
- Блок электровентиляторов включается на малой скорости, когда температура охлаждающей жидкости становится выше 99°С, и выключается, когда температура становится ниже 96°С.
- Блок электровентиляторов включается на большой скорости, когда температура охлаждающей жидкости становится выше 102°С, и выключается, когда температура становится ниже 100°С.
- Блок электровентиляторов может быть включен на большую скорость для предотвращения перегрева и на малую при работе кондиционера.

Индикатор перегрева двигателя
Индикатор включается электронным блоком управпения системы впрыска, если температура охлаждающей жидкости становится выше 120°С.

Датчик установлен в корпус термостата (см. Рисунок 3.80). Он представляет собой резистор с отрицательным температурным коэффициентом сопротивления, т.е. при повышении температуры жидкости электрическое сопротивление датчика уменьшается (табл. 3.6).

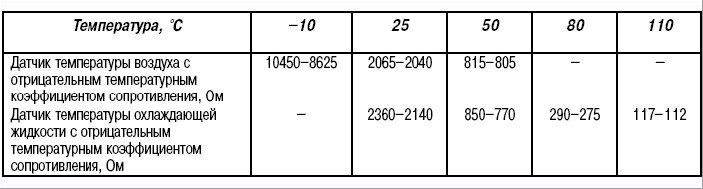

Таблица 3.6

Зависимость сопротивления датчиков от температуры

Порядок проверки:

– если стрелка указателя температуры охлаждающей жидкости в комбинации приборов все время показывает низкую температуру, хотя двигатель прогрет, отсоедините контактный разъем от датчика и присоедините его к «массе» – металлической части двигателя. При включенном зажигании стрелка должна переместиться в область высокой температуры на приборе. В противном случае замене подлежит неисправный датчик. Если стрелка не перемещается и при подсоединении провода к «массе», снимите Приборная панель, как описано в разделе «Кузов», и проверьте состояние цепи между разъемом датчика и прибором, а также поступление питания на прибор. Если цепь исправна и напряжение поступает, неисправен прибор, его нужно заменить;

– если стрелка прибора показывает высокую температуру при остывшем двигателе, отсоедините разъем от датчика. Если стрелка вернулась в область низкой температуры при включенном зажигании, неисправен датчик. Если стрелка и в этом случае не отклоняется, проверьте состояние цепи, как описано ранее.

Снятие:

– слейте частично охлаждающую жидкость, как описано выше;

– отсоедините контактный разъем и выверните датчик.

Установку проводите в порядке, обратном снятию, нанесите на резьбу датчика герметик.
