Renault Symbol. Радиатор двигателя (K4J, K7J). Снятие и установка

Renault Symbol. Радиатор двигателя (K4J, K7J). Снятие и установка

радиатор

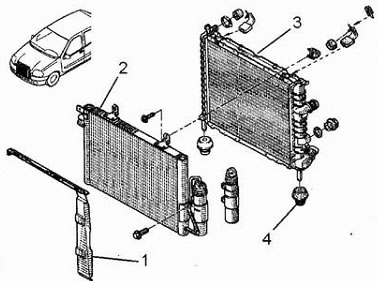

Радиатор (модели с кондиционером). 1 - Дефлектор, 2 - Конденсатор кондиционера, 3 - Радиатор, 4 - Подушки радиатора.

радиатор без кондиционера

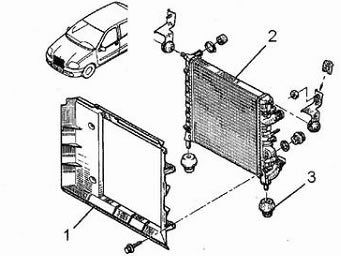

Радиатор (модели без кондиционера). 1 - Дефлектор, 2 - Радиатор, 3 - Подушки радиатора.

Снятие радиатора:

1. Установите автомобиль на подъемник.
2. Отсоедините аккумуляторную батарею.
3. Снимите нижнюю защиту двигателя.
4. Слейте охлаждающую жидкость через нижний шланг радиатора.
5. Снимите впускной воздуховод, разъемы вентиляторов. провода с поддерживающих кронштейнов на вентиляторах, верхний шланг радиатора, решетку радиатора, верхние опоры радиатора и радиатор.

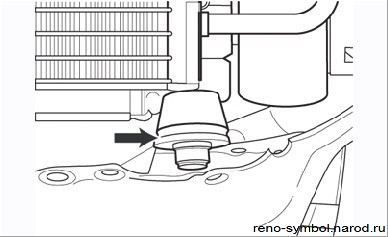

Рисунок 3.86. Нижняя резиновая опора радиатора (стрелка)

– аккуратно поднимите радиатор с нижних опор...

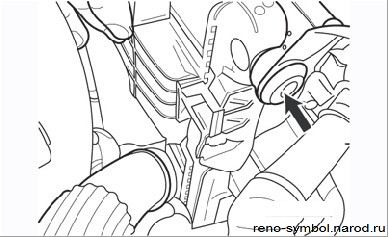

Рисунок 3.87. Верхняя резиновая опора радиатора (стрелка)

и верхних опор. Замените опоры в случае их повреждения;

– осмотрите радиатор, очистите его от грязи, при обнаружении утечек устраните их при помощи специалистов.

Установка проводится в порядке, обратном снятию. Примите меры к предупреждению повреждения пластин радиатора и конденсора (при наличии). Залейте жидкость в систему охлаждения и удалите из нее воздух.

Примечание: При снятии и установке радиатора не погните оребрение трубок теплообменника.
