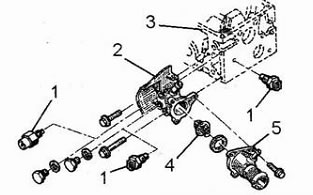

Термостат (двигатель K7J). 1 - Датчики температуры (в
зависимости от комплектации), 2 - Корпус термостата, 3 - Головка блока
цилиндров, 4 - Термостат, 5 - Крышка корпуса термостата.

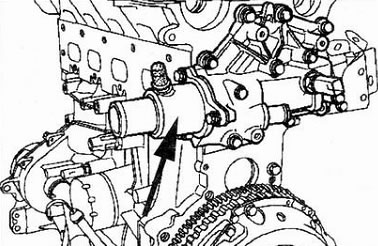

Термостат (двигатель K4J), расположен под патрубком,
указанным стрелкой на рисунке.
Термостат:
Начало открытия.............................................89 °С
Конец открытия..............................................101*0
Ход клапана.....................................................7,5 мм
Снятие термостата :
– слейте охлаждающую жидкость, отвернув для этого пробку
сливного отверстия блока цилиндров;
– ослабьте хомут и снимите патрубок с крышки термостата;

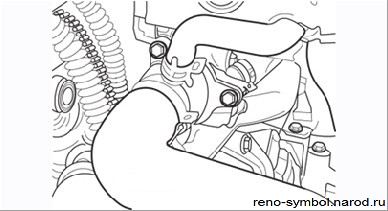

– выверните болты, крепящие крышку термостата, и снимите ее (Рисунок
3.88);

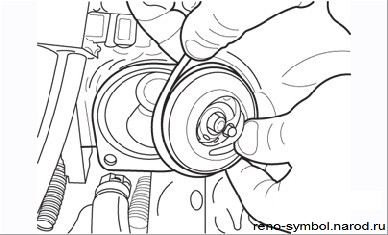

Рисунок 3.89.
Снятие термостата и уплотнительного кольца
– снимите уплотнительное кольцо и выньте термостат из корпуса (Рисунок
3.89).
Для проверки поместите термостат в емкость с водой. Нагревайте
воду, контролируя температуру термометром. Визуально отметьте
открытие клапана термостата при кипении воды и закрытие при
остывании до 89 °С. Если клапан не срабатывает в любом из
положений, термостат подлежит замене.
Установка термостата проводится в порядке, обратном снятию, при
этом замените уплотнительное кольцо. Пустите двигатель и
убедитесь в отсутствии течи охлаждающей жидкости.
