Ремонт передней подвески автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257,
КрАЗ-258
Чаще всего неисправностями передней подвески, вызывающими необходимость
проведения текущего ремонта являются: погнутость балки передней оси;
износ посадочных мест под шкворни в балке; износ шкворней и втулок;
поломка листов рессор и обрыв центровых болтов; износ шеек под
подшипниками на поворотных цапфах; разрушение резиновых подушек рессор;
отказ в работе амортизаторов.
Снятие и разборка передней подвески
Переднюю ось в сборе с рессорами, рулевыми
тягами и ступицами снимают в следующей последовательности.
Снять крышки 6 и 10 (рис. 110) передних рессор.
Отвернуть гайки шаровых пальцев и отъединить продольные рулевые тяги от
ведущего рычага рулевого механизма и двуплечего рычага усилителя
рулевого управления. Отъединить и снять амортизаторы 3. Отъединить
воздушные тормозные шланги.
Поднять раму автомобиля подъемным устройством на высоту, позволяющую
выкатить переднюю ось в сборе. Поставить под переднюю часть рамы козлы.
Снять колеса со ступиц. Порядок разборки передней оси следующий.
Отъединить стремянки 8 и снять рессоры 7. Снять продольные и поперечные
рулевые тяги. Отвернуть гайки крепления поворотных рычагов и снять
поворотные рычаги рулевой трапеции.
Снять крышки 6 (рис. 111) ступиц и отвернуть контргайки 5. Снять шайбы
контргаек, замковые шайбы 4 и отвернуть гайки 3.
При помощи съемника (рис. 112) снять ступицы 2 (см. рис. 111) в сборе с
тормозными барабанами 8. При необходимости снять тормозные барабаны.
Отъединить и снять тормозные цилиндры и регулировочные рычаги. Снять
тормозные колодки, предварительно освободив их от стяжных пружин и сняв
стопоры осей
съемник (рис. 113) с захватами номер I,
II и III

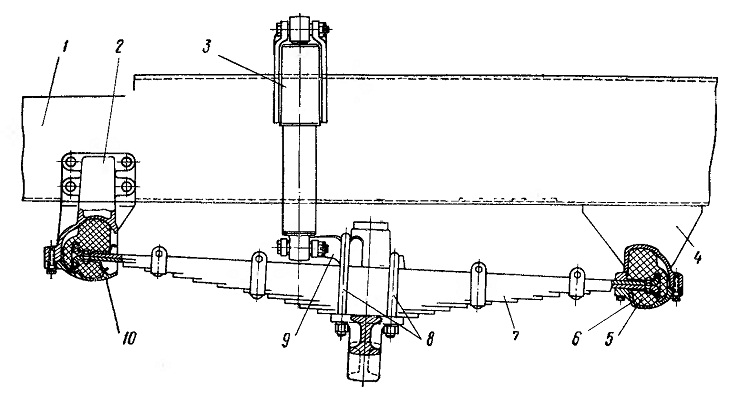

Рис. 110. Передняя подвеска: 1 — рама
автомобиля; 2 — передний кронштейн рессоры; 3 — амортизатор; 4 — задний
кронштейн рессоры; 5 —подушка рессоры;
6 — крышка заднего кронштейна;
7 — рессора; 8 — стремянки; 9 — накладка рессоры; 10 — крышка переднего
кронштейна

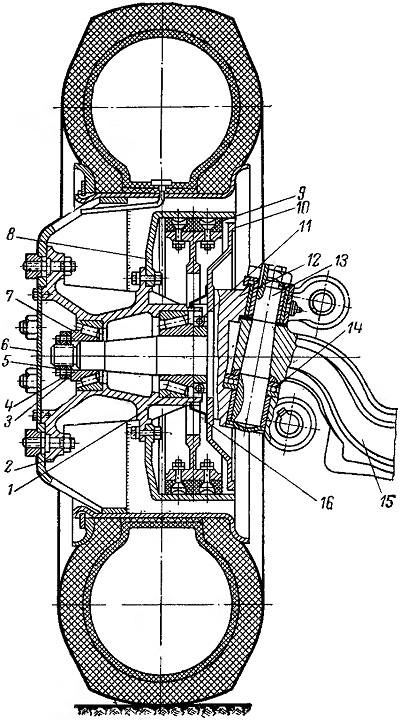

Рис. 111. Передняя ось и ступица переднего
колеса:
1 — внутренний подшипник ступицы; 2 — ступица; 3—гайка; 4 — замковая
шайба; 5 —контргайка; б — крышка ступицы; 7 — наружный подшипник
ступицы;
8 —- тормозной барабан; 9 — тормозная колодка; 10 — тормозной диск; 11 —
сальник; 12 — поворотная цапфа; 13 — шкворень поворотной цапфы; 14 —
упорный подшипник поворотной цапфы; 15—балка передней оси; 16 —
маслоотражатель

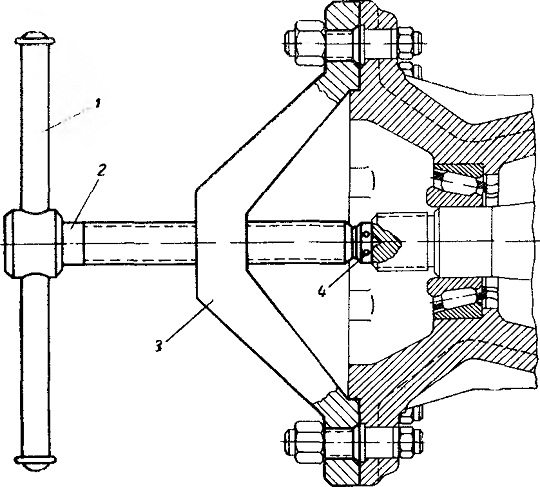

Рис. 112. Съемник ступиц передних колес:
1 — вороток; 2 — винт; 3 — скоба; 4 — опорная пята

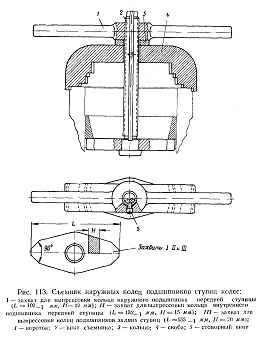

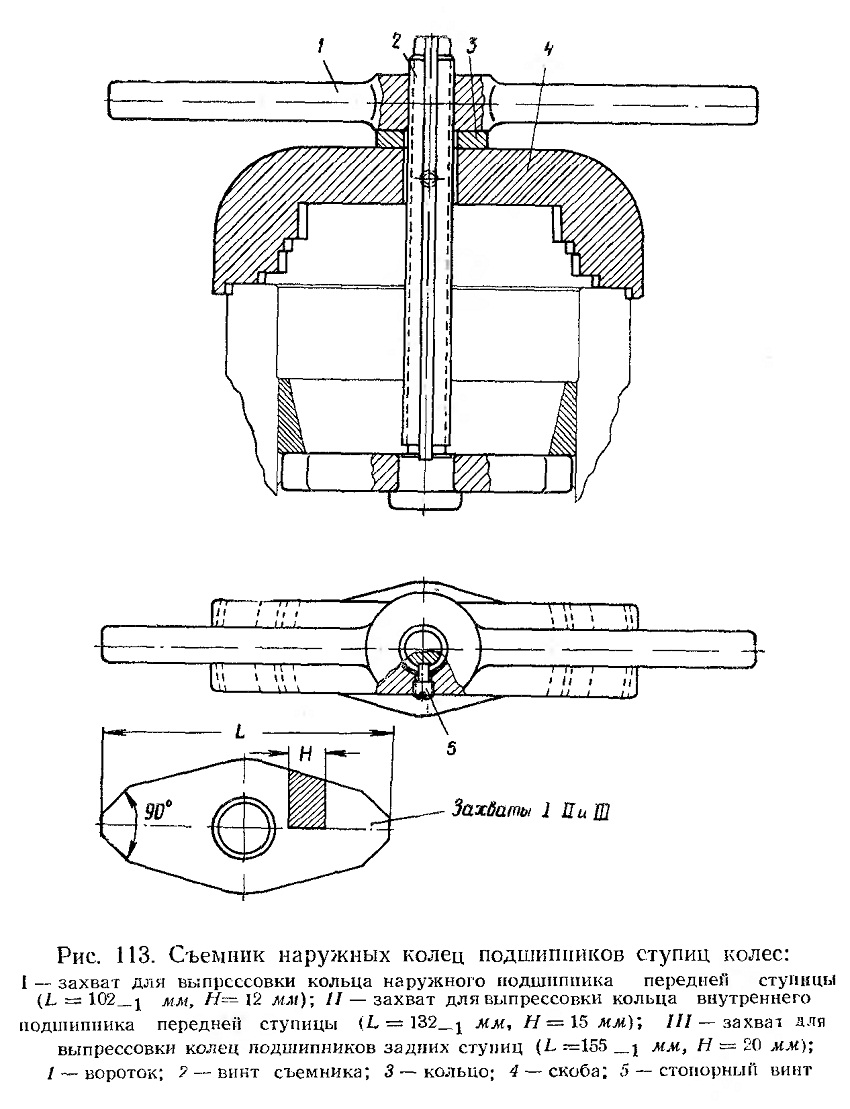

Рис. 113. Съемник наружных колец подшипников
ступиц колес:
