Снятие и разборка ведущих мостов автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Снятие заднего моста не представляет особых трудностей, а для снятия среднего моста необходимо снять всю тележку. Порядок снятия тележки приведен в разделе «Ремонт ходовой части». Задний мост рекомендуется снимать в следующем порядке.

Отъединить гибкий шланг подвода воздуха к тормозным цилиндрам заднего моста от крестовины развода воздуха к цилиндрам.

Отвернуть гайки и отъединить шаровые пальцы реактивных штанг от балки и картера редуктора моста, отъединить карданный вал привода моста от фланца редуктора.

Приподнять заднюю часть автомобиля и выкатить задний мост. Под раму автомобиля установить подставку и опустить на нее автомобиль.

Разборку моста рекомендуется выполнять на стенде, а при его отсутствии — на подставках. Порядок разборки моста следующий.

Слить масло из картера моста.

Отвернуть гайки крепления колес и снять колеса.

Отвернуть гайки крепления фланцев 6 (рис. 104) полуосей, извлечь конусные шайбы и при помощи отжимных болтов 5 отделить фланцы, снять прокладки и вынуть полуоси 4.

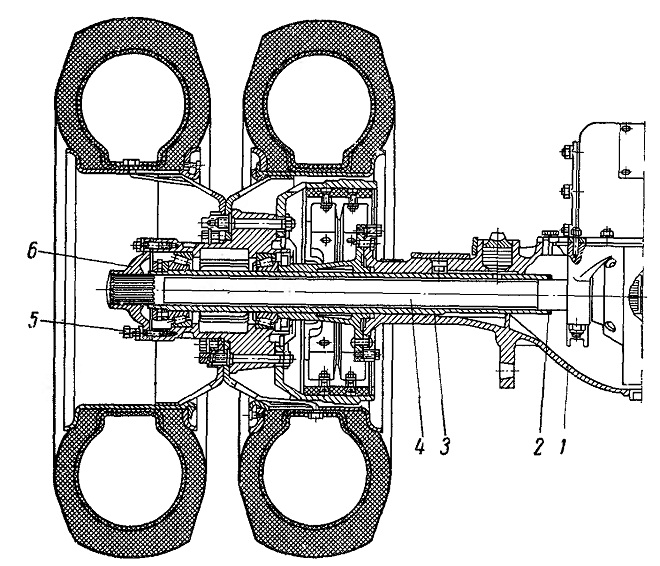

Рис. 304. Ведущий мост:
1 — балка моста; 2 — сальник; 3 — труба полуоси; 4— полуось; 5—отжимный болт; 6 — фланец полуоси

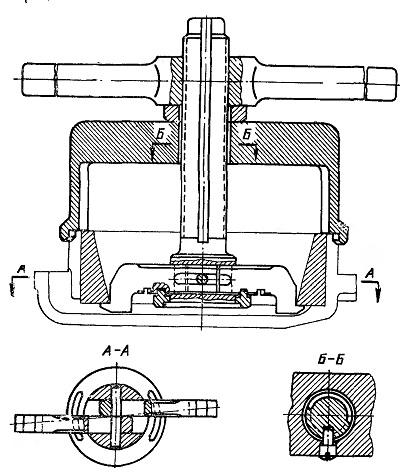

Рис. 105. Съемник наружных колец подшипников главной передачи

Отвернуть галки крепления редуктора, снять редуктор и извлечь сальники 2 полуосей.

Снятие ступиц колес и разборка тормозов, при необходимости их ремонта, приведены в разделе «Ремонт ходовой части».

Редуктор разбирают на стенде или верстаке высотой 500—600 мм в следующем порядке.

Снять крышки подшипников дифференциала, вынуть большую цилиндрическую шестерню с дифференциалом и установить крышки на прежние места. Картер редуктора и крышки подшипников дифференциала разукомплектовывать запрещается.

Отвернуть гайки и снять: корпус 15 (см. рис. 32) подшипников ведущей конической шестерни в сборе и крышки-гнезда 7 и 12 подшипников вала ведущей цилиндрической шестерни при помощи отжимных болтов; вынуть вал ведущей цилиндрической шестерни из картера в сборе с подшипниками.

Отвернуть гайку и снять фланец 13 карданного вала с хвостовика вала ведущей конической шестерни 18.

Отвернуть болты и снять крышку сальника 14 и шайбу. Выпрессовать под прессом вал ведущей конической шестерни 18 из картера подшипников, снять распорную втулку 17 с шестерни.

При необходимости: выпрессовать наружные кольца подшипников из корпуса вала ведущей конической шестерни и гнезд вала ведущей цилиндрической шестерни, используя съемник (рис. 105); спрессовать внутренние кольца подшипников с валов ведущих конической и цилиндрической шестерен, используя съемник (рис. 106); спрессовать ведомую коническую шестерню съемником (рис. 107) или под прессом.

Ведущую и ведомую конические шестерни, при их пригодности к дальнейшей эксплуатации, разукомплектовывать запрещается.

Спрессовать подшипники дифференциала, установив захваты съемника и лыски чашки. Срубить головки заклепок, выбить заклепки из чашек и разъединить

чашки дифференциала. После этого вынуть полуосевые шестерни 3 (см. рис. 32), опорные шайбы 22 шестерен, крестовину 6 с сателлитами 5 и шайбами сателлитов. Чашки дифференциала, пригодные к дальнейшей эксплуатации, разукомплектовывать запрещается.

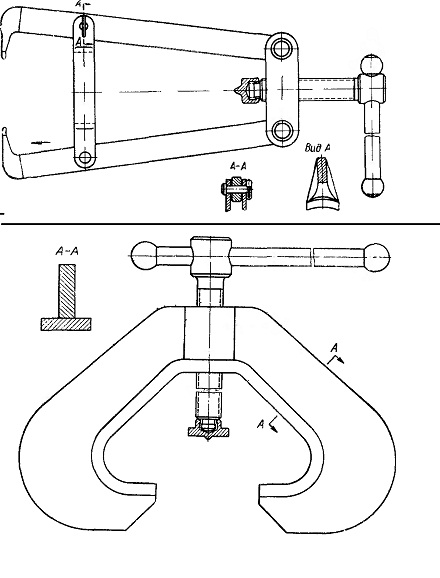

Рис. 106. Съемник внутренних колец подшипников вала ведущей конической шестерни

Рис. 107. Съемник ведомой конической шестерни
