Ремонт деталей передней подвески автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

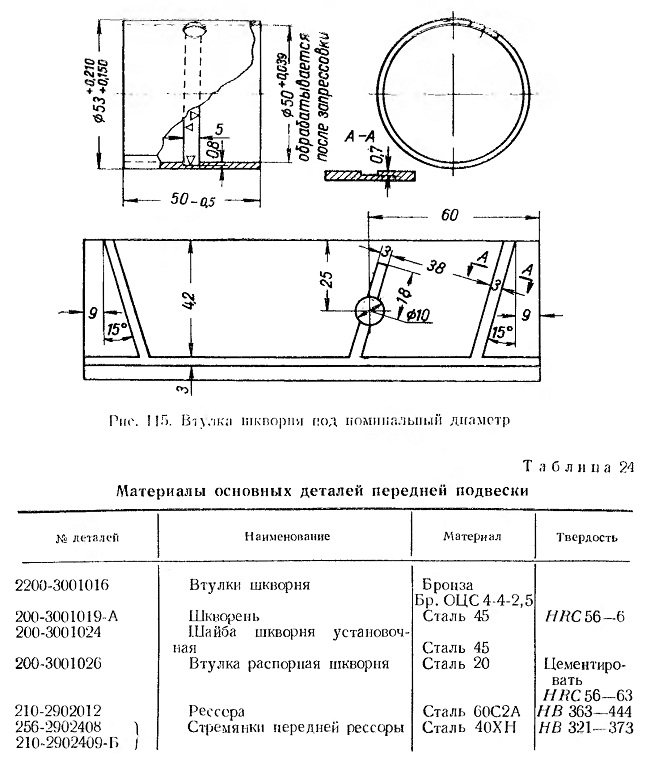

 Погнутость балки проверяют в приспособлении, изображенном на рис. 114. Балку, следует править в холодном состоянии под прессом. Стрела прогиба балки в горизонтальной плоскости на длине между серединами площадок рессор допускается не более +3 мм. В табл. 24 приведены материалы основных деталей передней подвески.

Изношенные отверстия оси под головку центрового болта рессоры заваривают и сверлят новые диаметром 21 мм.

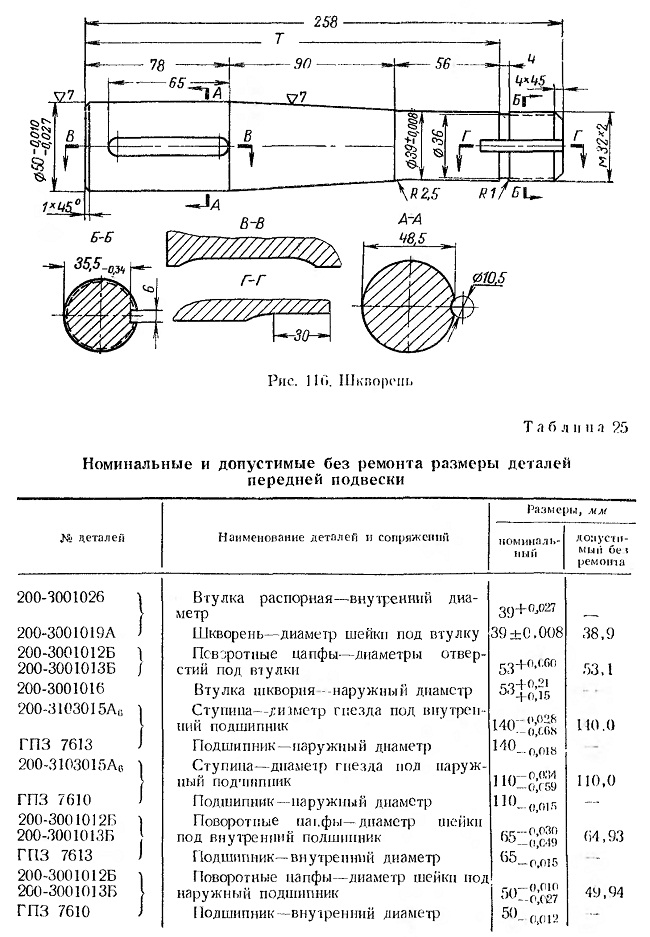

При длительной эксплуатации автомобиля возможен износ отверстий под шкворни в балке моста. Износ может наступить и раньше, если в период эксплуатации нет должного контроля за степенью затяжки гаек шкворней. Такой износ восстанавливают ремонтом отверстия в балке и установкой нового шкворня и втулок. Номинальные и допустимые без ремонта размеры шкворня и сопрягаемых с ним деталей приведены в табл. 25. Как правило, изношенные детали шкворневой группы подлежат замене. Номинальные размеры втулок и шкворня приведены на рисунках 115, 116 и 117.

Характерными дефектами поворотных цапф являются: износ отверстий под втулки шкворня, износ шеек под подшипниками ступицы, износ отверстий под рычаги рулевой трапеции и срыв резьбы на хвостовике.

Втулки шкворня поворотной цапфы подлежат замене при зазоре в сопряжении со шкворнем более 0,1 мм. Запрессованные в поворотную цапфу ремонтные втулки обрабатывают и калибруют разверткой до размера, соответствующего подготовленному

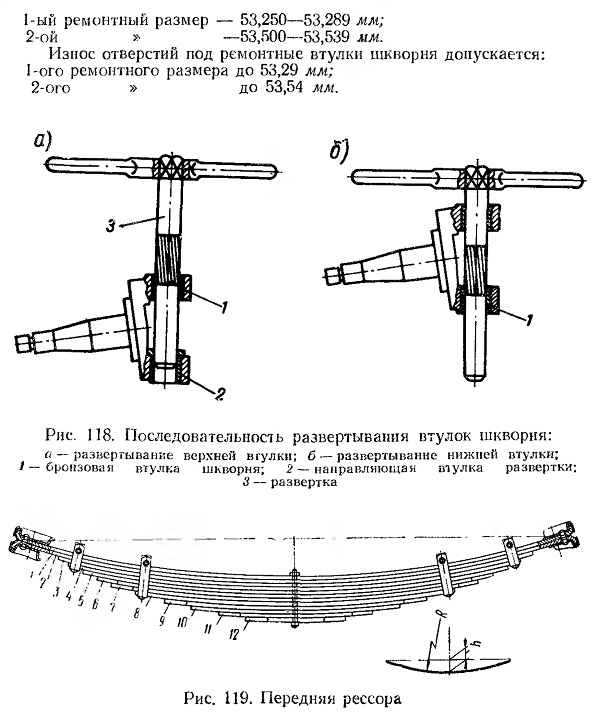

для замены шкворня. При подгонке втулок по шкворню- следует пользоваться приспособлением, показанным на рис. 118. В комплект приспособления входит развертка, вороток и направляющая втулка.

Порядок выполнения работ следующий.

В одну из шеек поворотной цапфы запрессовать бронзовую втулку 1 (рис. 118, а), а во вторую установить направляющую втулку 2.

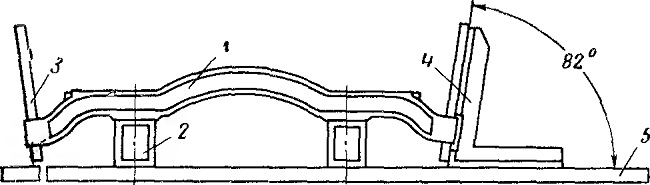

Рис. 114. Приспособление для проверки балки передней
оси:
1 — балка передней оси; 2 призмы; 3 — палец с конусным хвостовиком; 4— угольник; 5 — основание приспособления

Развернуть бронзовую втулку разверткой, извлечь направляющую втулку, а на ее место запрессовать вторую бронзовую втулку (рис. 118, б). Чтобы развернуть вновь запрессованную бронзовую втулку, необходимо режущую часть развертки пропустить через ранее развернутую втулку.

Изношенные отверстия в поворотных цапфах под втулки шкворня обрабатывают до ремонтных размеров:

Износ шпоночного паза в отверстии поворотной цапфы допускается до 12,3 мм по ширине.

Допускается износ внутренних поверхностей ушек поворотных цапф под головку балки передней оси до размера 124,0 мм.

Таблица 26

Размеры листов передней рессоры (210—2902012)
