Устройство кривошипно-шатунного механизма двигателя автомобилей КаМАЗ-5320 и Урал-4320

Кривошипно-шатунный механизм является основным механизма поршневого двигателя. Он служит для восприятия давления газов в такте рабочего хода и преобразования возвратно-поступательного движения поршней во вращательное движение коленчатого вала. Он состоит из блок-картера, гильз и головок цилиндров, поршней с кольцами и поршневыми пальцами, шатунов, коленчатого вала, коренных и шатунных подшипников и маховика.

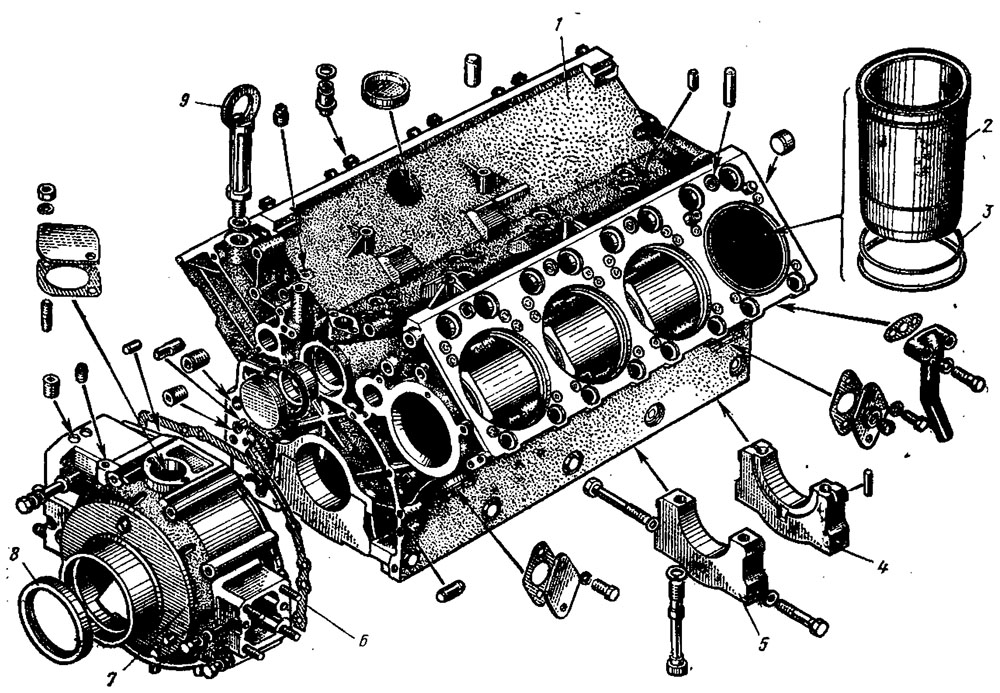

Блок-картер (рис. 2.5) представляет собой жесткую моноблочную V-образную конструкцию, отлитую из легированного серого чугуна как одно целое с блоками цилиндров и верхней частью картера. Высокая жесткость блока обеспечивается разделением карточного пространства на отдельные отсеки поперечными перегородками с силовым оребрением и низким расположением плоскости разъема верхней половины картера с масляным поддоном (значительно ниже оси коленчатого вала).

В верхней части блока под углом 90° расположены два ряда цилиндровых гнезд под вставные «мокрые» гильзы с привалочными поверхностями под головки цилиндров. Левый ряд цилиндров смещен относительно правого вперед на 29,5 мм, что вызвано установкой двух нижних головок шатунов на общую шатунную шейку коленчатого вала.

По всей высоте цилиндров сделаны протоки для охлаждающей жидкости, благодаря чему обеспечивается интенсивный отвод тепла от гильз цилиндров, что обеспечивает охлаждение поршней и поршневых колец и снижает температуру масла. Водяные рубашки блока и головок цилиндров между собой сообщаются посредством специальных отверстий в привалочных плоскостях, уплотняемых резиновыми кольцами.

В картерной части блока имеется система каналов для подвода масла из центрального канала к подшипникам коленчатого и распределительного валов, деталям привода механизма газораспределения, фильтру очистки масла, центробежному фильтру н компрессору.

Гнезда в блоке под коренные вкладыши растачиваются при установленных крышках коренных опор, поэтому последние невзаимозаменяемые и устанавливаются в строго фиксированном положении, Крышки коренных опор к картерной части блока крепятся поперечными болтами-стяжками.

К переднему торцу блока прикреплена крышка, к заднему — картер маховика, снизу блок закрыт поддоном, который одновременно служит емкостью для системы смазки двигателя.
