ГАЗ-51А. Фары ФГ2-А2

Фары автомобиля имеют полуразборный оптический элемент, состоящий из стального отражателя, покрытого алюминием, стекла-рассеивателя, двухнитевой лампочки с фланцевым цоколем и крышкой со специальной штепсельной вилкой.

На автомобиле может быть установлен один из следующих трех типов фар, отличающихся между собой оптическим элементом:

1. Фара ФГ2-А2 с обычным оптическим элементом с лампой 12 в 50x21 св.

2. Фары ФГ2-А2 с оптическим элементом типа ФГ105 с улучшенными светотехническими данными и лампой 12 в 50x40 вт. с экраном перед нитью ближнего света.

3. Фара ФГ2-Е с оптическим элементом, соответствующим' европейским светотехническим нормам, и лампой 12 в 45x40 вт. с экранированной нитью ближнего света.

Определение типа оптического элемента фар, установлен-, пых на автомобиле, можно сделать по виду стекла-рассеивателя (рис. 49).

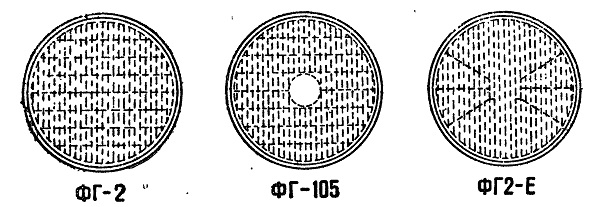

Рис. 49. Внешний вид оптических элементов фар.

Стекло-рассеиватель держится в отражателе при помощи отогнутых зубцов. Под стекло подложена кольцевая резиновая прокладка для предохранения от пыли и влаги.

Для полуразборного оптического элемента применяется лампочка с большим фланцевым цоколем При наличии лампочки с малым фланцем применять переходник. Лампочка вставляется в элемент фары сзади и закрывается карболитовой крышкой. Для смены лампочки следует открывать крышку. Смену лампочки желательно производить в помещении е минимальной запыленностью.

Несмотря на хорошую герметичность, со временем в оптический элемент может проникнуть пыль, что вызывает снижение силы света. Пыль нельзя удалять протиркой отражателя тканью или обдувом воздухом через горловину. Для удаления пыли оптический элемент следует промыть чистой водой с помощью ваты и просушить (зеркалом вниз) при комнатной температуре. Образующиеся при просушке потек» » пятна удалять не рекомендуется.

При замене разбитого стекла-рассеивателя необходимо:

1. Развальцевать отражатель вручную путем последовательной отгибки всех зубцов рефлектора с помощью отвертки и удалить поврежденный рассеиватель, а также вынуть резиновую прокладку.

2. Выровнять зубцы отражателя плоскогубцами или молотком и уложить на старое место резиновую прокладку.

3. Установить новый рассеиватель и завальцевать на прессе или каком-либо другом устройстве (домкрате, сверлильном станке и др.), обеспечивающем удовлетворительное качество завальцовки с помощью приспособления.

Примечания. 1. В исключительных случаях допускается завальцовка отражателя вручную плоскогубцами путем последовательной осторожной подгибки диаметрально-противоположных зубцси-попарно. Выравнивание зубцов перед ручной развальцовкой производить не рекомендуется.

2. При смене рассеивателя не следует прикасаться к зеркалу отражателя руками.

3. Если рассеиватель загрязнен, промыть его.
