ГАЗ-51А. ЭЛЕКТРООБОРУДОВАНИЕ



Электропроводка на автомобиле ГАЗ-51А однопроводная, «минус» соединен с «массой». Напряжение в сети 12 вольт. Полная принципиальная схема электрооборудования приведена на рис. 43.

Дополнительный бензиновый бак с переключателем и розетка прицепа установлены только на части автомобилей, выпускаемых по специальному заказу.

На части автомобилей, выпускаемых заводом, вместо проводов марки АОЛ (с резиновой изоляцией и хлопчатобумажной оплеткой) ставятся провода марки ПГВА (с полихлорвиниловой изоляцией). В связи с этим на схеме электрооборудования указана двойная расцветка некоторых проводов.

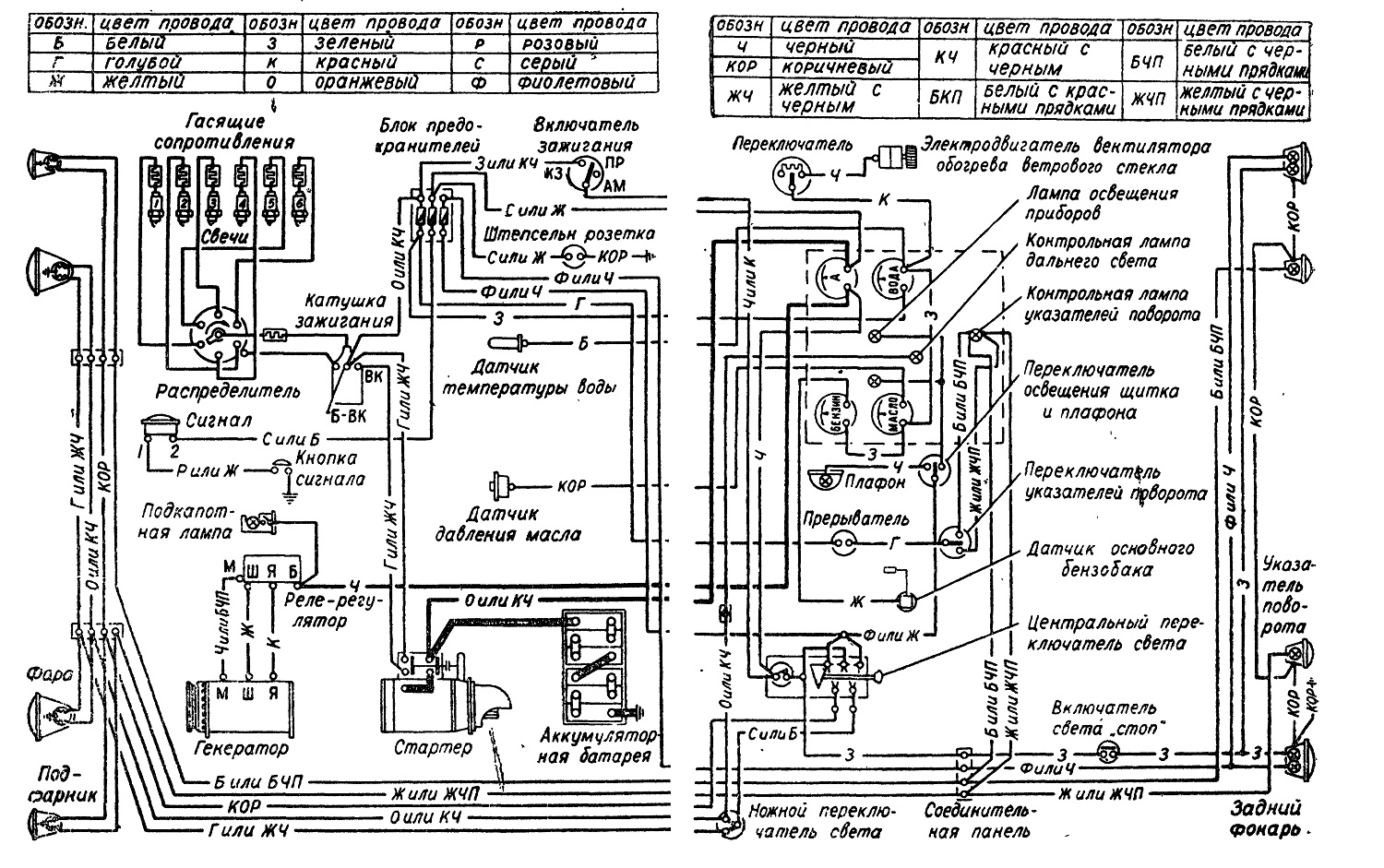

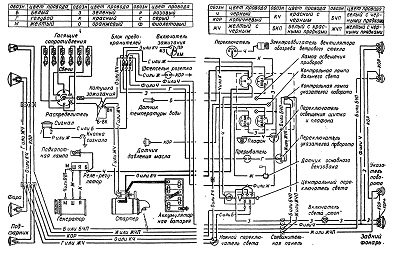

Рис. 43. Принципиальная схема электрооборудования автомобиля ГАЗ-51 А.
