ГАЗ-51А. КРЕПЛЕНИЕ ЗАПАСНОГО КОЛЕСА

Запасное колесо устанавливается на оба лонжерона рамы под платформой и крепится при помощи двух упорных кронштейнов и прижимной скобы.

При снятии запасного колеса пользуйтесь съемной прижимной скобой 4 (рис. 44) для предохранения резьбы шпильки от повреждения.

Для облегчения подъема колеса на раму прижимная скоба 1 используется в качестве направляющей.

Порядок установки запасного колеса

1. Установить прижимную скобу 4 в горизонтальное положение, для чего ввести средний язычок широкого конца скобы в прямоугольное отверстие поперечины.

2. Приставить колесо стороной с вогнутой частью диска к узкому концу скобы с небольшим наклоном.

3. Взять колесо снизу за шину двумя руками, поднять до горизонтального положения и вдвинуть на раму до упоров.

4. Приподнять колесо монтажной лопаткой или коротком, высвободив прижимную скобу. Поставить ее на шпильку и закрепить гайкой. При затяжке гайки не допускайте деформации прижимной скобы.

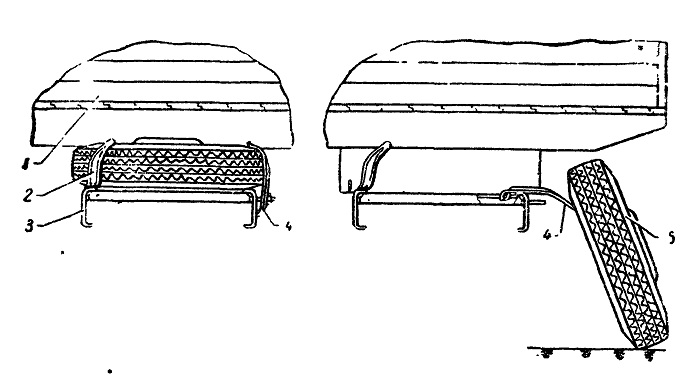

Рис. 44. Схема подъема и установки запасного колеса.
Слева—запасное колесо в установленном положении, справа—положение колеса перед подъемом и после снятия.
1—платформа, 2—упорная скоба, 3—рама, 4—съемная прижимная скоба, 5—колесо.
