ГАЗ-51А. Регулировка фар



Регулировка фар типа ФГ2-А2 с обычными оптическим» элементами и оптическими элементами типа ФГ 105 производится следующим образом:

1. Установить ненагруженный автомобиль на расстоянии 7,5 м перед экраном размером 2x3 м или участком стены. При этом ось автомобиля должна быть перпендикулярна к экрану.

2. Проверить давление в шинах.

3. Снять ободки с фар, для чего необходимо отвернуть винт в нижней части ободка.

4. Включить свет фар и, действуя ножным переключателем света, убедиться, что у обеих фар одновременно загорается дальний или ближний свет.


5. включить дальний свет и, закрыв одну из фар, отрегулировать другую боковым и верхним винтами так, чтобы световое пятно располагалось как показано на рис. 50.

После чего, таким же образом, отрегулировать вторую фару.

Регулировка фар типа ФГ2-Е производится следующим образом:

1. Установить ненагруженный автомобиль на расстоянии 10 метров перед экраном размером 2x3 м или соответствующим участком стены. Ось автомобиля должна быть перпендикулярна экрану или стене.

2. Проверить давление в шинах.

3. Снять Ободки с фар, для чего необходимо отвернуть •винт в нижней части ободка.

4. Включить свет фар и, действуя ножным переключателем света, убедиться, что у обеих фар одновременно загорается дальний или ближний свет.

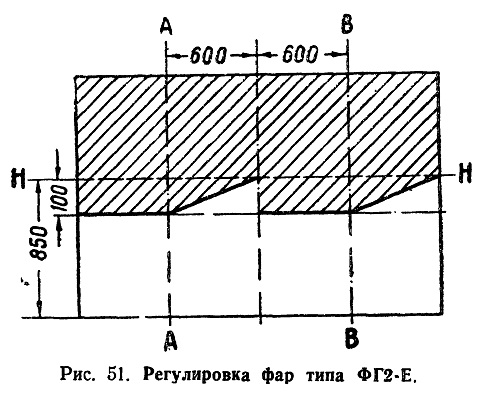

5. Включить ближний свет и, закрыв одну из фар, отрегулировать другую боковыми и верхними винтами так, чтобы световое пятно располагалось как показано на рис., 51.

После чего, таким же образом, отрегулировать вторую фару.

 6. Включить дальний свет и, закрывая поочередно фары, убедиться в том, что яркое пятно пучка дальнего света рас-полагается симметрично на осевых линиях Н-Н и А-А или В-В.

Допускается отклонение пучка на 200 мм вправо и влево, 150 мм вверх и 100 мм вниз.

7. Установить и закрепить ободки-

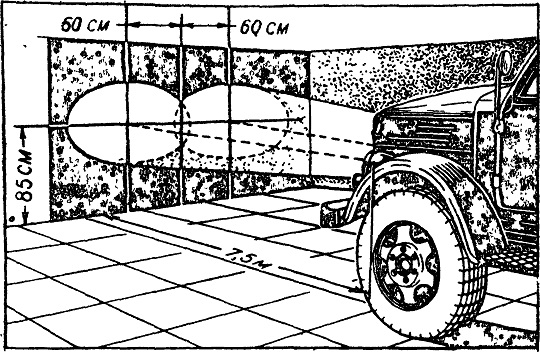

Рис. 50. Регулировка фар типа ФГ2-А2.
