ОРГАНИ УПРАВЛІННЯ І КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ ПРИЛАДИ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 4

Перемикач світла фар, поворотів, склоочисника, звукового сигналу тролейбуса E183D1-01.

Перемикач світла фар, поворотів, склоочисника, звукового сигналу розташований зліва на рульовій колонці. Він виконує наступні функції:

- вмикання дальнього світла фар (перемикання ближнє світло/дальнє світло);

- включення покажчиків повороту (з автоповерненням і без автоповернення);

- включення склоочисника і склоомивача;

- подача звукового сигналу.

Вмикання дальнього світла фар:

- ключ в замку вмикання приладів встановити в положення І;

- ввімкнути ближнє світло фар, натиснувши на верхній край перемикача 31 (див. рисунок 2.3) до другого клацання;

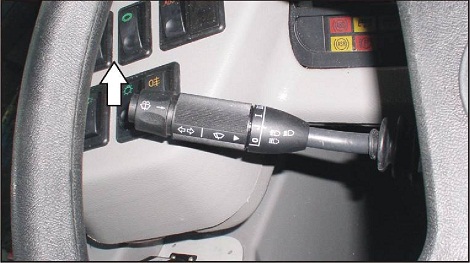

Рисунок 2.6 - Вмикання/вимикання дальнього світла фар

- потягнути вгору важіль перемикач світла фар, поворотів, склоочисника, звукового

сигналу (рисунок 2.6) і відпустити. Після відпускання важіль автоматично відпру-жинить назад в початкове положення. Включається дальнє світло фар і засвічується контрольна лампа 28 (Н9) включення дальнього світла (див.

Таблиця 2. Блок контрольних ламп №2). Ближнє світло фар при цьому вимикається.

Вимкнення дальнього світла фар тролейбуса E183D1-01:

- повторно потягнути вгору важіль комбінованого перемикача і відпустити. Після відпускання важіль автоматично відпружинить назад в початкове положення. Дальнє світло фар згасне і включиться ближнє світло фар . Контрольна лампа 28 (Н9) включення дальнього світла (див. Таблиця 2. Блок контрольних ламп №2) згасне.

Мигання дальнім світлом фар:

- потягнути важіль комбінованого перемикача вгору і відпустити. Важіль автоматично відпружинить в початкове положення. Мигання виконується без включення перемикача 31 (див. рисунок 2.3).

Покажчик повороту

При вмиканні покажчика повороту мигає контрольна лампа 7 (Н6) (див. Таблиця 1. Блок контрольних ламп №1).

УВАГА! Не допускається блокувати автоматичне повернення покажчика повороту утриманням важеля перемикача. Ви можете пошкодити перемикач!

Тривале мигання покажчика повороту - правий поворот:

- перевести важіль перемикача вперед в позицію «1» (рисунок 2.7) до клацання фіксатора.

Тривале мигання покажчика повороту - лівий поворот:

- перевести важіль перемикача назад в позицію «2» до клацання фіксатора.

При виведенні тролейбуса з режиму повороту важіль сам відпружинить назад в положення «О».

Короткочасне мигання покажчика повороту тролейбуса E183D1-01

Перевести важіль перемикача вперед або відтягнути назад і утримувати його. Після відпускання важіль відпружинить назад в нульове положення.

Робота склоочисника і склоомивача тролейбуса E183D1-01

Електрична схема вмикання склоочисника забезпечує його спільну роботу із скло-омивачем. Вмикання приводів склоочисника і склоомивача показане на рисунок 2.8.

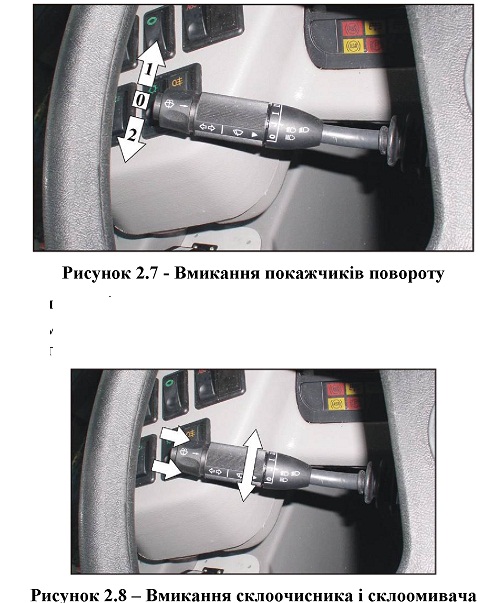

Рисунок 2.7 - Вмикання покажчиків повороту
Рисунок 2.8 - Вмикання склоочисника і склоомивача


Склоочисник тролейбуса E183D1-01:

- обертати поворотну частину перемикача.

Положення поворотного перемикача:

- «О» - вимкнено;

- «J» - з інтервалами;

- «I» - повільно;

- «ІІ» - швидко.

Склоомивач:

- натиснути поворотну частину перемикача у бік рульової колонки, положення не фіксоване.

В морозну погоду перед виїздом переконатися в тому, що щітки склоочисника не примерзли до скла і бачки склоомивача заправлені відповідною для сезону рідиною.

Звуковий сигнал тролейбуса E183D1-01

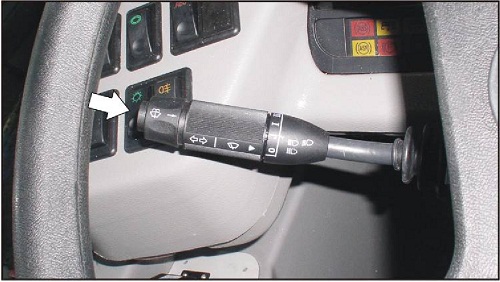

Рисунок 2.9 - Вмикання звукового сигналу Вмикання звукового сигналу:

- ключ в замку вмикання приладів встановити в положення І;

- натиснути кнопку (стрілка на рисунок 2.9) у бік рульової колонки. Звучить електричний звуковий сигнал.
