ОРГАНИ УПРАВЛІННЯ І КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ ПРИЛАДИ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 3

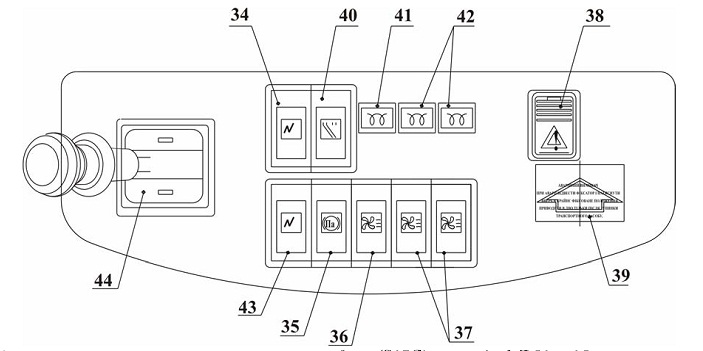

Бокова панель перемикачів (варіант 1)

Рисунок 2.4 - Бокова панель перемикачів

34 - перемикач тестування ізоляції тролейбуса (S17C), прилад «ML50»; 35 - перемикач вибору режиму роботи компресора (S9C); 36 - вимикачі системи опалення тролейбуса, пічка водія (S31); 37 - вимикачі системи опалення тролейбуса, пічки салону (S29, S30); 38 - аварійний перемикач; 39 - табличка аварійного вимикача; 40 - перемикач управління мийка/стрілки (S13C/S12C); 41 - заглушка; 42 - заглушки; 43 - перемикач чутливості приладу «ML50» (S18C); 44 - важіль стоянкового гальма.

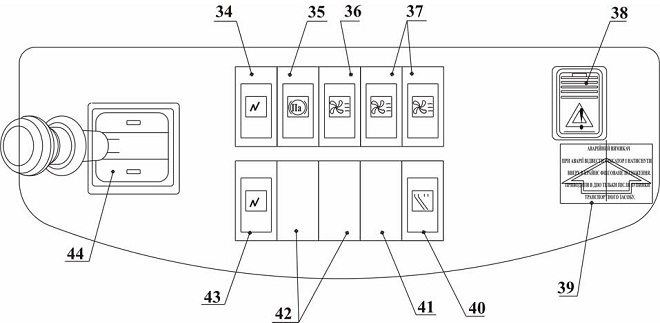

Бокова панель перемикачів (варіант 2)

Рисунок 2.5 - Бокова панель перемикачів

34 - перемикач тестування ізоляції тролейбуса (S17C), прилад «ML50»; 35 - перемикач вибору режиму роботи компресора (S9C); 36 - вимикачі системи опалення тролейбуса, пічка водія (S31); 37 - вимикачі системи опалення тролейбуса, пічки салону (S29, S30); 38 - аварійний перемикач; 39 - табличка аварійного вимикача; 40 - перемикач управління мийка/стрілки (S13C/S12C); 41 - контрольна лампа системи опалення тролейбуса, пічка водія; 42 - лампа системи опалення тролейбуса, пічки салону; 43 - перемикач чутливості приладу «ML50» (S18C); 44 - важіль стоянкового гальма.

34. Перемикач тестування ізоляції тролейбуса (S17C), прилад «МЬ50».

Перемикач тестування ізоляції має три положення: середнє - фіксоване, нульове; верхнє - нефіксоване, резерв;

нижнє - нефіксоване, для перевірки приладу «ML50», призначеного для безперервного заміру напруги каркаса кузова відносно землі.

35. Перемикач вибору режиму роботи компресора (S9C)

Перемикач має три положення:

1. компресор вимкнутий (натиснути на нижній край перемикача);

2. компресор ввімкнутий на автоматичний режим управління від датчика тиску (середнє положення перемикача);

3. компресор ввімкнутий постійно (натиснути на верхній край перемикача).

38. Аварійний вимикач

Відповідно до вимоги безпеки на тролейбусі встановлений аварійний вимикач (S2). Аварійний вимикач є електричною системою, яка забезпечує:

- відключення акумуляторних батарей;

- відключення високовольтних кіл;

- вмикання аварійної блимаючої сигналізації;

- вмикання аварійного освітлення салону.

Про вмикання аварійного вимикача сигналізує контрольна лампа 15 (Н5) (див. Таблиця 1. Блок контрольних ламп №1).

Аварійний вимикач повинен приводитися в дію при виникненні аварійної ситуації - загрози зіткнення, перекидання і т. д. При цьому зменшується небезпека загоряння тролейбуса в результаті аварії, і попереджаються інші учасники руху про виникнення аварійної ситуації.

Аварійний перемикач приводиться в дію натисненням на нього. Приводити в дію тільки при зупиненому тролейбусі.

40. Перемикач управління мийка/стрілки (S13C/S12C);

Перемикач має три положення:

- середнє фіксоване - «нульове», перемикач не функціонує;

- для проїзду мийної зони з низькою напругою короткочасно натиснути на верхній край перемикача.

- для проїзду стрілки під струмом короткочасно натиснути на нижній край перемикача.

43. Перемикач чутливості приладу «МЬ50» (S18C)

При натисненні на верхній край вимикача чутливість приладу заміру напруги «ML50» зменшується.
