ОРГАНИ УПРАВЛІННЯ І КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ ПРИЛАДИ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 2

5. Вимикач діагностики ABS (S17) - див. розділ «Пневматична система».
9. Перемикач напряму руху (S11G).

Перемикач має три положення.

Для руху вперед:

- перевести перемикач з «нульового» положення в положення «рух вперед» (повернути направо).

Для руху назад:

- перевести перемикач з «нульового» положення в положення «рух назад» (повернути наліво).

УВАГА! При стоянці тролейбуса більше 5 хв. або при виході водія з кабіни обов'язково встановити цей перемикач в «нульове положення».

11. Вимикач освітлення робочого місця водія (S5).

Місце водія обладнане індивідуальним освітленням. Даний вимикач здійснює вмикання освітлення робочого місця водія.

Вмикання - натиснути на верхній край вимикача. Включається плафон над робочим місцем водія.

Вимикання - натиснути на нижній край вимикача.

12. Вимикач «деблокація дверей» (S15C).

Даний вимикач дозволяє блокувати функцію «заборонити режим ходу» при відкритій хоч би одній із дверей салону. При його ввімкненні засвічується контрольна лампа 29 (Н01С) (див. Таблиця 2. Блок контрольних ламп №2).

13. Вимикач обігріву дзеркал заднього вигляду (S6)

Для запобігання замерзанню і запотіванню в холодну пору року дзеркала обладнані системою підігріву.

Вмикання:

- ключ в замку вмикання приладів встановити в положення І;

- натиснути на верхній край вимикача.

Вимикання:

- натиснути на нижній край вимикача.

14. Вимикач «550 B відключити» (S03C).

На час натиснення відключається все електроустаткування від контактної мережі.

18. Вимикач аварійної сигналізації (S2).

Вмикання: - натиснути кнопковий вимикач, засвічується покажчик поворотів 7 (Н6) (див. Таблиця 1. Блок контрольних ламп №1) в миготливому режимі.

Вимкнення - повторно натиснути кнопковий вимикач.

19. Вимикач зумера (втрата напруги 550 B) (S04C);

Вимикач зумера призначений для відключення сигналу зумера за відсутності напруги 550 B (немає напруги в контактній мережі, зіскок штанги тролейбуса з контактної мережі).

21. Перемикач управління задніми дверима (S37).

22. Перемикач управління задніми середніми дверима (S35)

23. Перемикач управління передніми пасажирськими дверима (S49).

24. Вимикач відкривання/закривання всіх дверей (S52)

25. Вимикач відкривання/закривання службових дверей (S49).

Відкривання - натиснути на верхній край відповідного вимикача. Двері відкриваються, засвічується червона контрольна лампа 11 (Н42) (див. Таблиця 1. Блок контрольних ламп №1).

Закривання - натиснути на нижній край відповідного вимикача. Двері закриваються, контрольна лампа 11 (Н42) (див. Таблиця 1. Блок контрольних ламп №1) гасне.

30. Вимикач задніх протитуманних ліхтарів (S14).

Вмикання.

Задній протитуманний ліхтар можна ввімкнути тільки при включеному ближньому світлі фар. Тому необхідно:

- ввімкнути ближнє світло фар перемикачем 8 (див. рисунок 2.4);

- натиснути на верхній край нефіксованого вимикача 7, при цьому на щитку приладів засвічується контрольна лампа 24 (Н43) ввімкнення задніх протитуманних ліхтарів (див. Таблиця 2. Блок контрольних ламп №2);

- відпустити вимикач 7. Контрольна лампа 24 (Н43) продовжує світитися - задні протитуманні ліхтарі ввімкнені.

Вимикання - натиснути на нижній край перемикача 8 (див. рисунок 2.4) до упору, гасне контрольна лампа 24 (Н43) (див. Таблиця 2. Блок контрольних ламп №2).

31. Перемикач вмикання габаритних ліхтарів, фар головного світла (S3).

Вмикання стоянкових вогнів - натиснути на верхній край перемикача до першого клацання.

Вимикання стоянкових вогнів - натиснути на нижній край перемикача.

Вмикання ближнього світла фар - натиснути на верхній край перемикача до другого клацання. Дальнє світло фар вмикати за допомогою комбінованого перемикача (див. «Перемикач світла фар, поворотів, склоочисника, звукового сигналу»).

32. Вимикач вентиляторів салону (S8).

Вмикання - натиснути на верхній край вимикача.

Вимикання - натиснути на нижній край вимикача.

33. Вимикач світлофорного гальма (S72).

Для відключення функції «Світлофорного гальма» (див. розділ «Пневматична система») короткочасно натиснути на верхній край вимикача. Для вмикання функції «Світлофорного гальма» натиснути на нижній край вимикача. При натисканні на ходову педаль дія «світлофорного гальма» пропадає.

УВАГА! При положенні ключа в замку вмикання приладів «0» (або при вийнятому ключі) світлофорне гальмо не працює.

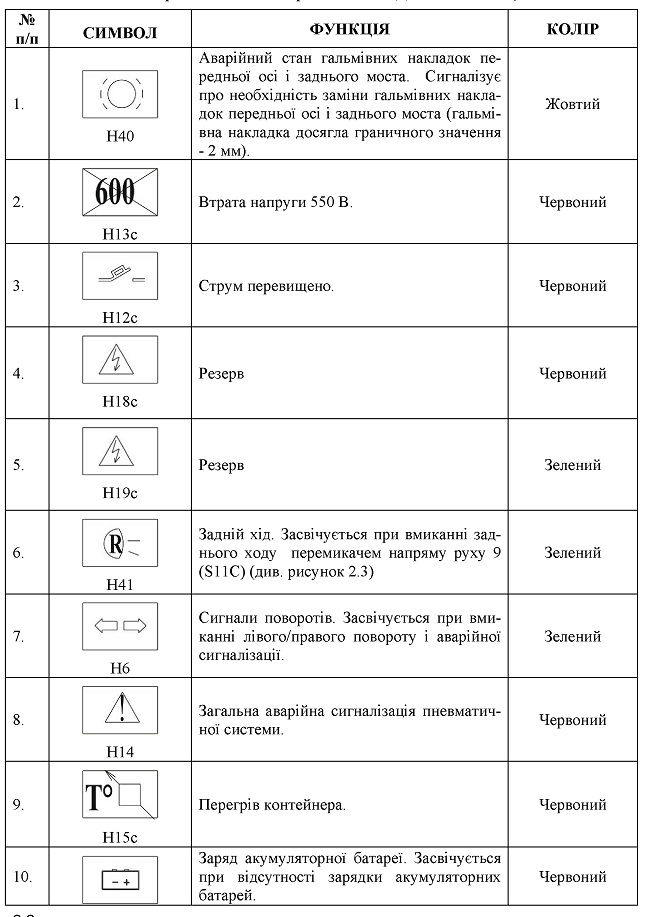

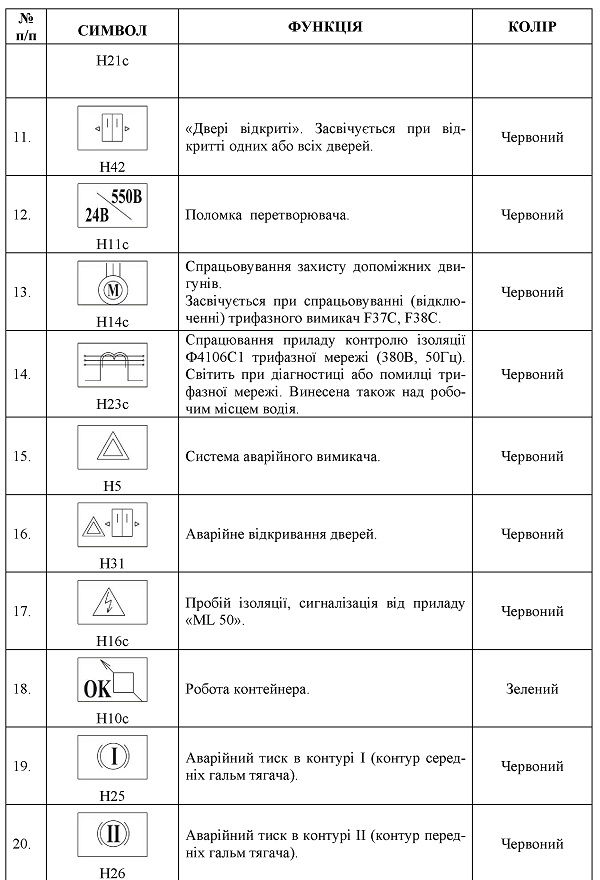

Таблиця 1. Блок контрольних ламп №1. (Дані позначення (Н.) - контрольних
ламп відповідають принциповій електричній схемі. Додаток А1 і А2).

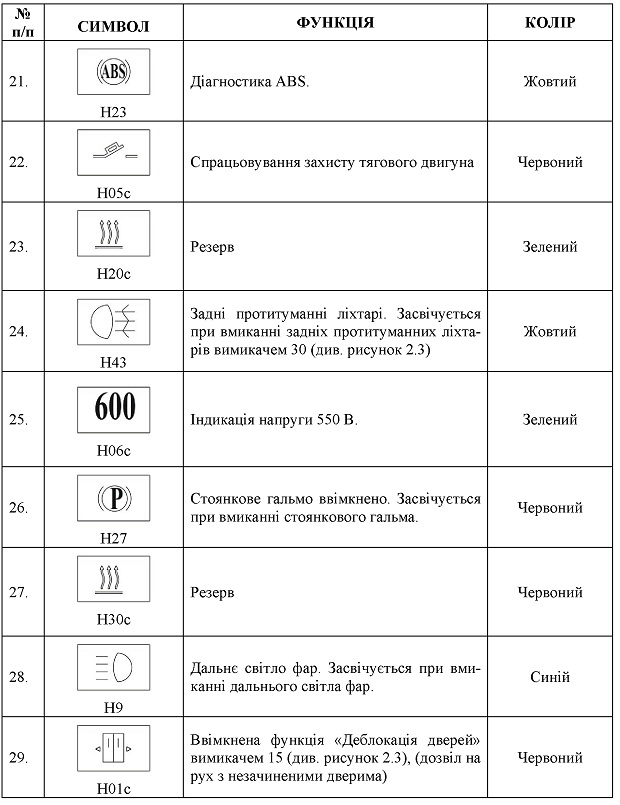

Таблиця 2 Блок контрольних ламп №2. (Дані позначення (Н...) - контроль-
них ламп відповідають принциповій електричній схемі. Додаток А1 і А2).
