2.

ОРГАНИ УПРАВЛІННЯ І КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ ПРИЛАДИ ТРОЛЕЙБУСА E183D1-01 - ЧАСТИНА 1






Загальний вигляд робочого місця водія.

Органи управління і контрольні лампи зручно розташовані і розміщені в оглядовій і кінематичній сфері робочого місця водія. До них належать: рульове управління, щиток приладів і вимикачів, бокова панель перемикачів, органи управління робочим і стоянковим гальмами, педаль ходу.



Службове відкривання та закривання дверей

Кнопки службового відкривання/закривання передніх дверей водія розташовані спереду тролейбуса за технологічною дверцяткою передка (рисунок 2.2.)

Службове відкривання/закривання дверей водія

- Відкрити технологічні дверцята 1 спереду тролейбуса.

- Натиснути кнопку 2 або 3 . Двері відкриваються/закриваються.

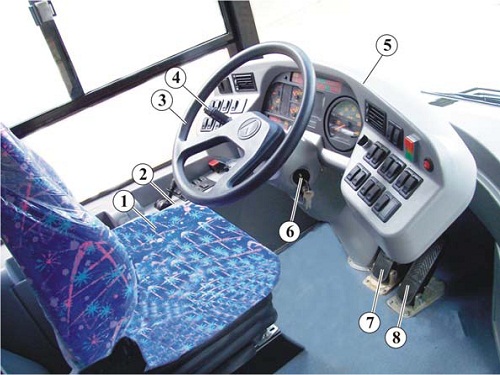

Рисунок 2.1 - Робоче місце водія

1 - сидіння водія; 2 - бокова панель перемикачів; 3 - рульове колесо; 4 - перемикач світла фар, поворотів, склоочисника, звукового сигналу; 5 - щиток приладів і вимикачів; 6 - замок вмикання приладів і блокування рульового колеса; 7 - педаль робочого гальма;
8 - педаль хода.

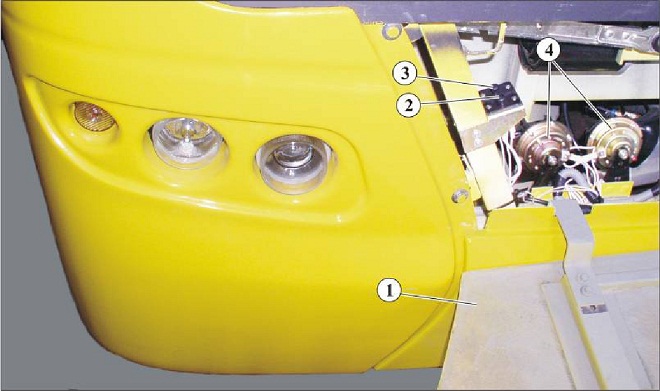

Рисунок 2.2 - Службове відкривання/закривання дверей водія

1 - технологічні дверцята; 2 - кнопка службового відкривання/закривання дверей водія; 3 - кнопка службового закривання/відкривання дверей водія; 4 - звуковий сигнал.





Щиток приладів і вимикачів,















Рисунок 2.3 - Щиток приладів і вимикачів.

1 - перемикач освітлення салону (S38); 2 - перемикач освітлення салону (S39); 3 - заглушка; 4 - вимикач електропневматичного управління положення рульової колонки (S7); 5 - вимикач діагностики ABS (S17); 6 - обдув вітрового скла (S32); 7 - покажчик напруги; 8 - блок контрольних ламп №1; 9 - перемикач напряму руху (S11Q;

10 - вимикач акумуляторних батарей (S44); 11 - вимикач освітлення робочого місця водія (S5); 12 - вимикач «деблокація дверей» (S15C); 13 - вимикач обігріву дзеркал заднього вигляду (S6); 14 - вимикач «550 B відключити» (S03C); 15 - вимикач електродвигуна гідронасоса; 16 - кнопка старт-стоп: червоний колір (S02C) - кнопка вимкнення головного автоматичного високовольтного вимикача «автомат вимкнути», зелений колір (S01C)

- кнопка вмикання головного автоматичного високовольтного вимикача «автомат ввімкнути»; 17 - вимикач аварійного розгальмування (на замовлення) (S4); 18 - вимикач аварійної сигналізації (S2); 19 - вимикач зумера (втрата напруги 550 B) (S04C); 20 - заглушка; 21 - перемикач управління задніми дверима (S37); 22 - перемикач управління задніми середніми дверима (S35); 23 - перемикач управління передніми пасажирськими дверима (S49); 24 - вимикач відкривання/закривання всіх дверей (S52);

25 - вимикач відкривання/закривання службових дверей (S49); 26 - спідометр; 27 - тиск повітря в 1-му гальмівному контурі (контур заднього моста); 28 - тиск повітря в 2-му гальмівному контурі (контур передньої осі); 29 - блок контрольних ламп №2; 30 - вимикач задніх протитуманних ліхтарів (S14); 31 - перемикач вмикання габаритних ліхтарів, фар головного світла (S3); 32 - вимикач вентиляторів салону (S8); 33 - вимикач світлофорного гальма (S72).








1. Перемикач освітлення лівої сторони салону (S38).

Освітлення салону тролейбуса виконане люмінесцентними плафонами і плафонами аварійного освітлення - вмонтованими в освітлення салону.

Вмикання освітлення - натиснути лівий вимикач освітлення салону до першого клацання - включається половина освітлення з лівого боку, до другого клацання - повне освітлення лівої сторони салону автобуса.

Вимкнення освітлення - натиснути на нижній край відповідного перемикача.

2. Перемикач освітлення правої сторони салону (S39).

Вмикання освітлення - натиснути правий вимикач освітлення салону до першого клацання - включається половина освітлення з правого боку, до другого клацання -повне освітлення правої сторони салону автобуса.

Вимкнення освітлення - натиснути на нижній край відповідного перемикача.

4. Вимикач електропневматичного управління положення рульової колонки щитка приладів (пневматична конструкція) (S7).

Регулювання нахилу і висоти рульового колеса і щитка приладів:

- зупинити тролейбус;

- натиснути на верхній край вимикача електропневматичного управління положення рульової колонки і щитка приладів і утримувати його в натисненому стані;

- легким витягуванням і нахилом встановити рульове колесо і щиток приладів в бажане положення;

- відпустити вимикач.

УВАГА! Регулювання рульового колеса і щитка приладів виконується тільки при зупиненому тролейбусі. Рульове колесо і щиток приладів регулюються разом. Після регулювання необхідно впевнитися в тому, що всі органи управління і вимикачі знаходяться в межах досяжності.

Під час руху стежте за тим, щоб випадково не натиснути вимикач електропневматичного управління положення рульової колонки і щитка приладів.
