Расположение электрооборудования в отсеке по левому борту в передней части троллейбуса ТРОЛЗА-5265

В отсеке по левому борту в передней части троллейбуса расположены (см. рисунок 4.5) клеммник, выключатель 1410-3737 включения электродвигателя привода насоса усилителя руля, с дистанционным приводом (в необходимых случаях возможно приведение в действие выключателя вручную со стороны отделения водителя), электрический шкаф, закрытый с внутренней и внешней сторон открывающимися крышками (на рисунке внешняя крышка условно не показана). Электрический шкаф для обеспечения доступа к аппаратам, расположенным на обратной стороне панели шкафа имеет возможность поворачиваться на двух осях.

В этом же отсеке, ниже названных электроаппаратов расположен гидронасос с приводом от низковольтного электродвигателя.

Доступ к электрооборудованию отсека осуществляется через открывающуюся стеклопластиковую наружную панель левого борта.

По контуру люка отсек уплотнен специальным резиновым профилем.

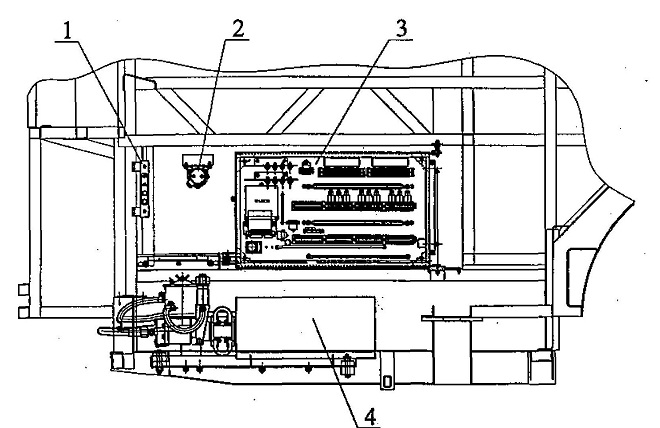

Рисунок 4.5 - Расположение электрооборудования в отсеке левого борта.

1 - Клеммник; 2 - Выключатель 1410-3737; 3 - Электрическим шкаф;
4 - Привод гидронасоса усилителя руля.
