Расположение электроаппаратов в отсеке задней
части троллейбуса ТРОЛЗА-5265
Отсек в задней части троллейбуса условно делится на две части - верхний
с доступом из пассажирского помещения и нижний с доступом через наружный
задний люк троллейбуса.
В верхней части заднего отсека троллейбуса расположены (см, рисунок
4.3) блок вспомогательных контакторов, низковольтная панель и панель
контактора включения аккумулято5ра. Доступ к этой части отсека через
открывающуюся на резиновой петле стеклопластиковую панель салона.
В нижней части заднего отсека троллейбуса расположены (см. рисунок
4.4) аккумуляторная батарея, преобразователь питания асинхронного
двигателя компрессора, электрический регулятор давления.
В этой же части заднего отсека устанавливается также компрессор,
приводимый в действие асинхронным электродвигателем.
Снаружи задней части троллейбуса, выше заднего
люка, устанавливаются два механических штангоуловителя.

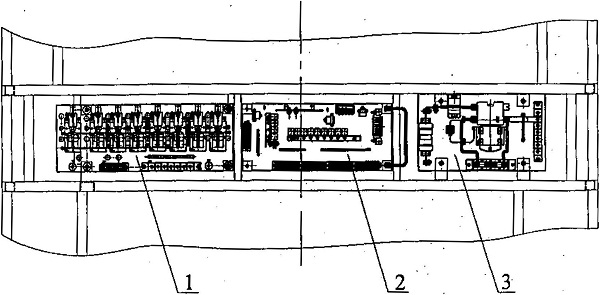

Рисунок 4.3 - Расположение электроаппаратов в
верхней части заднего отсека.
I - Блок вспомогательных контакторов; 2 - Панель низковольтная;
3 - Панель контактора аккумуляторной батареи.

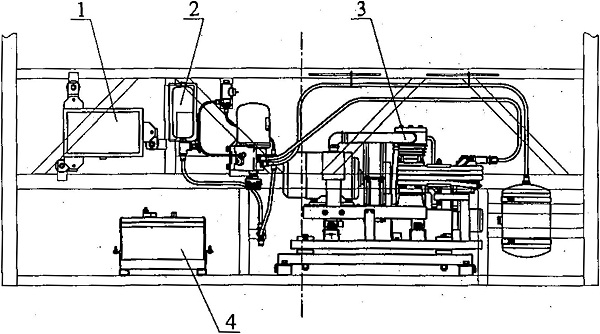

Рисунок 4.4- Расположение электроаппаратов в
нижней части заднего отсека.
1 - Преобразователь питания двигателя компрессора; 2 -Регулятор
давления;
3 - Компрессорная установка; 4 - Аккумуляторная батарея.
