Расположение аппаратов в отделении водителя троллейбуса ТРОЛЗА-5265



Рабочее место водителя (см. рисунок 4.6) оборудовано:

- сиденьем водителя;

- рулевым колесом с рулевой колонкой;



- педалями привода контроллера управления и тормозного крана (левая тормозная, правая ходовая);

- краном управления стояночным тормозом;

- отопителем кабины водителя, оборудованным заслонкой регулировки подачи потока воздуха к ногам водителя;

- стеклоочистителем;

- стеклоомывателем;

- противосолнечной шторкой (впереди и с левой стороны водителя);

- крышевым вентилятором;

- потолочным светильником;

- огнетушителем (поз. 11 рисунок 4.7);

На рисунке 4.7 показан вид отделения водителя с расположением электрических аппаратов отделения.

В отделении водителя расположены:

1. В передней части отделения:

- приборный щиток;

- панель управления;

- речевой электронный информатор и микрофонное устройство (на рисунке показано расположение информатора и микрофона комплекта электронной информационной системы «ЭЛИС»);

- подрулевой комбинированный переключатель;

- замок зажигания.

2. По левому борту:

- панель с выключателями;

- панель ГШУ (панель устанавливается только при применении на троллейбусе гидравлического штангоуловителя);

- кнопка выключателя 1410-3737;

- блок управления автоматической системы обнаружения и тушения пожара;

- устройство контроля изоляции;

- неоновая лампа.

3. На перегородке водителя:

- выключатели вспомогательных цепей напряжением 550В (отопления пассажирского помещения, отопления отделения водителя, компрессора, блока питания);

- регистратор электроэнергии;

- огнетушитель;

4. За сиденьем водителя на полу - контроллер управления, снабженный рукояткой реверса.

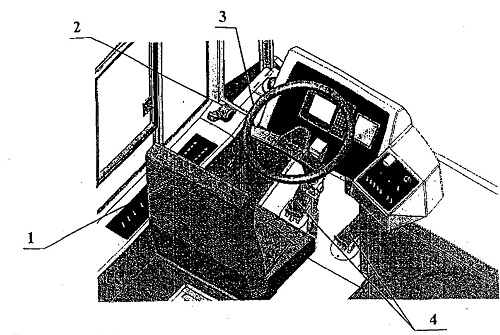

Рисунок 4.6 - Рабочее место водителя.
1 - Сиденье водителя; 2 - Кран управления стояночным тормозом; 3 - Рулевое колесо с рулевой колонкой; 4 - Педали ходовая и тормозная.









Рисунок 4,7 - Расположение электроаппаратов в отделении водителя.
