Назначение и устройство. В конструкцию распределительных редукторов в 1980 г. внесены значительные изменения, направленные на усиление подшипниковых опор валов путем установки дополнительных роликовых подшипников № 32218 на промежуточные валы заднего и переднего распределительных редукторов и на ведомый нижний вал заднего распределительного редуктора роликового подшипника № 32318. Исключена гидромуфта постоянного наполнения с полым валом, через которую осуществлялся привод рабочих колес центробежных вентиляторов охлаждения тяговых электродвигателей. Кинематические схемы передних распределительных редукторов с гидромуфтой и без гидромуфты показаны на рис. 156 и 157.

Гидромуфта редукторов до 1980 г. предназначалась для защиты лопаток центробежного колеса вентилятора от воздействия динамических нагрузок, возникающих в связи с наличием крутильных колебаний в системе привода от коленчатого вала дизель-генератора. После исключения гидромуфты ее функции выполняет упругая муфта, встроенная в ступицу колеса центробежного вентилятора и несущий диск, набранный из шести отдельных дисков, изго1чэвленных из пружинной стали ЗОхГС толщиной 0,5 мм.

Опыт эксплуатации большой партии тепловозов 2ТЭ10Л, 2ТЭ10В, построенных в 1975 г. с центробежными колесами, имеющими в ступице упругую муфту, используемых в различных климатических зонах СССР, подтвердил более высокую надежность и долговечность как распределительных редукторов, так и центробежных колес вентиляторов. Конструкция заднего распределительного редуктора с учетом последних изменений представлена на рис. 158.

До постройки опытной партии тепловозов с измененной конструкцией распределительных редукторов и центробежных колес вентиляторов в производственном объединении «Ворошиловградтепловоз» были проведены стендовые испытания колеса центробежного вентилятора с упругой муфтой в ступице и наборным несущим диском, а также испытания непосредственно в силовой установке на тепловозе. Испытания показали снижение уровня напряжений в лопатках колеса на всех режимах работы силовой установки в сравнении с приводом колеса от редуктора с гидромуфтой.

Несколько изменен привод лопастного маслооткачивающего насоса. Привод насоса с «плавающей» втулкой позволяет исключить усилия на подшипники скольжения валика насоса, торцовые поверхности ротора и статора насоса, возникавшие в прежней конструкции привода с втулкой, жестко напрессованной на вал, при возможных неточных размерах деталей.

Распределительные редукторы измененной конструкции взаимозаменяемы в комплекте с новым центробежным вентилятором по установке на тепловозе с редукторами, имеющими гидромуфту. Для тепловозов, имеющих карданный привод вспомогательных механизмов, необходима замена

трехлепестковых фланцев нижних валов на круглые для соединения с круглыми фланцами карданных валов.

Рис 156 Кинематическая схема переднего распределительного редуктора с гидромуфтой

Редуктор, установленный со стороны холодильной камеры, приводится от вала отбора мощности дизель-генератора и обеспечивает передачу мощности на: гидропривод вентилятора холодильной камеры; центробежный вентилятор охлаждения тяговых электродвигателей задней тележки; шестеренный масляный насос высокого давления; привод синхронного подвозбудителя.

Распределительные редукторы по конструкции однотипны и содержат большое количество унифицированных деталей: по две цилиндрические шестерни из трех; конические пары шестерен; валы привода вентилятора; маслооткачивающие лопастные насосы; гнезда подшипников; крышки ведущего и промежуточного валов; подшипники; крышки люков для осмотра на верхнем картере; фильтры в системе трубопровода откачки масла, установленные в корпусе. Редукторы отличаются установкой конической шестерни на промежуточном валу для обеспечения необходимого направления вращения колес центробежных вентиляторов охлаждения тяговых электродвигателей; межцентровым расстоянием положения нижнего вала по отношению к ведущему и соответственно числом зубьев 31 и 42 цилиндрических шестерен, установленных на валах.

Задний распределительный редуктор состоит из нижнего картера 7, верхнего картера 5, соединенных по разъему с помощью шпилек с гайками и болтов в единый корпус, в расточки которого установлены вал ведущий 44; вал нижний 58 привода вентилятора холодильной камеры; вал промежуточный 32 привода шестеренного насоса центробежного фильтра; вал 1 привода вентилятора охлаждения тяговых электродвигателей. От вала отбора мощности дизель-генераторной установки мощность на задний редуктор передается через ведущий вал 44. От ведущего вала через шестерни 39 (с числом зубьев 90) и 57 (с числом зубьев, 31) мощность передается к нижнему валу 58, а через шестерню 33 (с числом зубьев 38) — к валу промежуточному 32. От промежуточного вала через пару конических шестерен 34 и 3 (с числом зубьев соответственно 25 и 23) мощность передается к валу 1 вентилятора.

При номинальной частоте вращения коленчатого вала дизеля 850 об/мин и полной потребляемой вентилятором холодильника мощности ведущий вал заднего распределительного редуктора передает мощность 157 кВт. Часть этой1 мощности (127 кВт) передается через нижний вал 58 на привод вентилятора холодильной камеры, другая часть (28 кВт) на промежуточный вал 32, от которого непосредственно приводится шестеренный насос высокого давления, потребляющий мощность 6 кВт, а через пару конических шестерен и вал 1 мощность от промежуточного вала передается на центробежный вентилятор охлаждения тяговых электродвигателей, потребляющий мощность 24 кВт при частоте вращения 2200 об/мин.

Ведущий вал переднего распределительного редуктора при номинальной частоте вращения коленчатого вала передает мощность 98 кВт. Непосредственно напрямую ведущий вал передает мощность 44 кВт для привода тормозного компрессора, а через пару шестерен с числом зубьев 90 и 42 — на привод двухмашинного агрегата, потребляющего мощность

27 кВт при частоте вращения вала 1820 об/мин. Через пару цилиндрических шестерен с числом зубьев 90 и 38 ведущий вал передает мощность на промежуточный вал, от которого через пару конических шестерен с числом зубьев 25 и 23 мощность передается валу на привод вентилятора охлаждения тяговых электродвигателей.

От нижних валов редукторов приводятся лопастные насосы 50, служащие для откачки масла из корпусов. На верхнем картере редуктора

установлены съемные крышки-люки 2 к 37 для осмотра состояния зубьев цилиндрических и конических шестерен, а также доступных для осмотра подшипников. Для сообщения внутренней полости корпуса с атмосферой на верхнем картере установлен сапун 38.

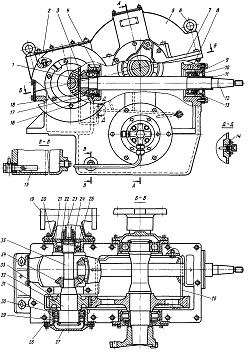

Рис. 158. Задний распределительный редуктор:
