ВОЗДУХООЧИСТИТЕЛЬ ТЕПЛОВОЗА 2ТЭ10Л



Воздух, всасываемый турбокомпрессором дизеля из атмосферы, содержит во взвешенном состоянии различные по размерам частицы пыли. Степень запыленности оценивается количеством пыли, находящейся в 1 м3 воздуха. Технически чистым принято считать воздух с содержанием пыли не более 1 мг/м3. После очистки, применяемой на локомотивах, воздух в среднем содержит пыли до 2—4 мг/м3. Степень запыленности зависит от времени года, географического района, метеорологических условий, характера перевозимого груза и других условий. Частицы пыли имеют различные размеры, причем наиболее вредными ускоряющими износ поршневых колец и втулок цилиндров дизеля, являются частицы размером 5—20 мкм.

Очистка воздуха происходит в секциях воздухоочистителей, состоящих из набора сеток. Набор сеток в кассетах сетчатого фильтра образует извилистые каналы, по которым движется очищаемый воздух. Проходя через кассеты, воздух изменяет направление движения, а частицы пыли, имеющие массу, летят прямолинейно и сталкиваются с проволочками сеток фильтра. Фильтрующие элементы смачиваются маслом, и попадающие на проволочки сеток частицы пыли поглощаются масляной пленкой — происходит процесс улавливания пыли. Чтобы увеличить пылеемкость фильтрующих элементов, сетки кассет делают гофрированными и укладывают в кассетах так, чтобы размеры их отверстий



уменьшались в направлении потока очищаемого воздуха. Эффективность воздухоочистителей оценивается коэффициентом пропуска (отношением пропущенного количества пыли к количеству всей пыли, поступившей в воздухоочиститель с воздухом).

Наличие на дизеле 10Д100 двух турбокомпрессоров типа ТК-34С предопределило установку в машинном помещении тепловоза двух воздухоочистителей на правой и левой стенках кузова. На тепловозах типа ТЭ10Л стоят воздухоочистители непрерывного действия системы ЦНИИ МПС, имеющие лучшие характеристики по эффективности очистки и гидравлическому сопротивлению в сравнении с ранее применявшимися.

Воздухоочистители 2 и 3 (рис. 175) укреплены в пяти точках на кронштейнах каркасной системы боковых стенок кузова, а также имеют фланцевое соединение с проемами кузова, откуда производится забор воздуха. Расположение и габариты воздухоочистителей обеспечивают необходимые проходы по обеим сторонам дизеля и не препятствуют доступу к другим узлам тепловоза.

Воздуховоды, выполненные в виде литых алюминиевых и стальных сварной конструкции патрубков, через брезентовое компенсирующее уплотнение соединяют воздухоочистители с турбокомпрессорами.

С 1972 г. алюминиевые патрубки воздуховода заменены патрубками из стеклопластика на полиэтиленовом связующем, а брезентовое уплотнение заменено более стойким в эксплуатации уплотнением из мягкой резины с тканевой прокладкой.

Воздухоочистители состоят из корпуса, нижняя часть которого образует масляную ванну. Корпус воздухоочистителя сварен из уголков и обшит штампованным листовым металлом. На стороне, обращенной к стенкам кузова, имеется проем для забора воздуха снаружи. Дверки люков 1 для забора воздуха из машинного помещения расположены на торцовых стенках корпуса. Для заправки воздухоочистителя маслом предусмотрена горловина 10. К задней торцовой стенке приварен фланец, к которому через паронитовую прокладку присоединен алюминиевый патрубок 9 воздуховода. На наклонной стенке воздухоочистителя, обращенной к дизелю, находится съемный люк 7 для доступа к неподвижным и подвижным очистительным секциям. Ниже для контроля за уровнем масла в корпусе воздухоочистителя имеется маслоуказательное стекло 6. К нижней части корпуса примыкает грязесборник. От него под раму тепловоза проходит сливная труба 12 с запорным вентилем 13.

В корпусе воздухоочистителя размещены две ступени фильтрующих элементов. Первая ступень — это четыре подвижные секторообразные кассеты, помещенные в круглом сварном каркасе колеса воздухоочистителя 5.

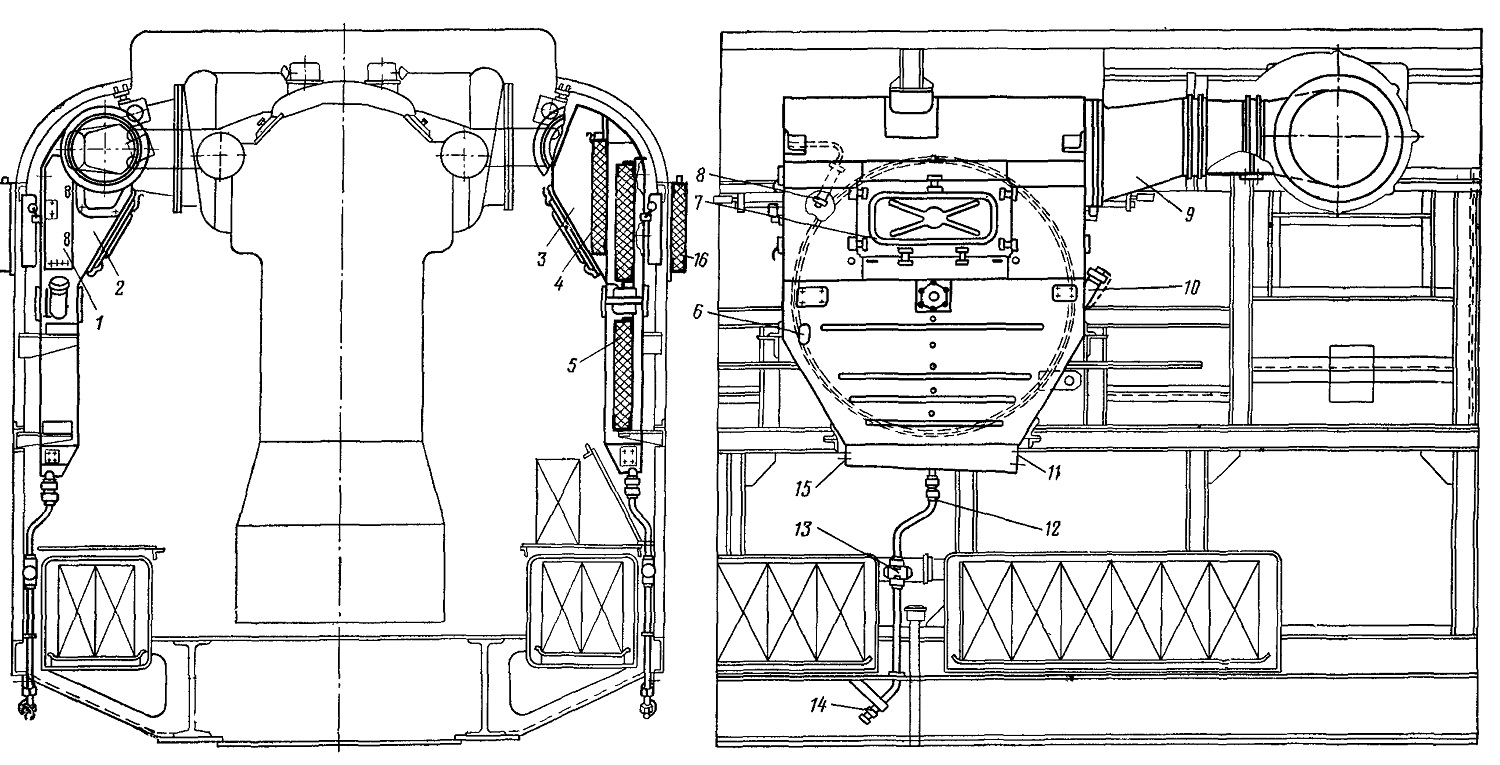

Рис. 175. Установка воздухоочистителей
1 — дверка для забора воздуха из кузова; 2, 3— левый и правый воздухоочистители; 4 — неподвижные кассеты; 5 — колесо воздухоочистителя; 6— маслоуказательное стекло; 7 —съемный люк; 8 — привод колеса; 9 —патрубок; 10 — заправочная горловина; И, 15 — люки для очистки грязесборника; 12 сливная труба; 13 » запорный вентиль; 14 — заглушка; 16 кассеты дополнительной очистки воздуха
