СИСТЕМА ПНЕВМАТИЧЕСКОГО УПРАВЛЕНИЯ ТЕПЛОВОЗА ТЭП10Л

Стеклоочистители тепловоза 2ТЭ10Л

Стеклоочистители очищают лобовые стекла кабины машиниста от атмосферных осадков и пыли. В кабине установлены два стеклоочистителя Сл21. Каждый из них состоит из пневматического привода и рычага со щеткой.

Характеристика стеклоочистителя

Тип.................Пневматический

с клапанным распределением

Угол размаха щетки....................55°

Длина рычага..........................407,5 мм

Длина щетки......................410 »

Усилие прижима щетки к стеклу......Не менее 230 гс

Необходимый для работы сжатый воздух поступает от питательной магистрали через воздушный краник КрП (рис. 166), служащий для пуска и остановки стеклоочистителя, а также для понижения давления с 7,5—8,5 до рабочего 0,5—4 кГ/см2. Чтобы стеклоочиститель привести в действие, клапан 2 должен открыть проход воздуху через отверстие в гайке 1 к пневматическому приводу. Это достигается ввинчиванием регулировочной гайки 7 за головку 8 в корпус 3. При этом пружина 6 сжимается. Под ее давлением поршень 4 с клапаном 2 опускается и воздух устремляется к стеклоочистителю. В зависимости от степени открытия клапана 2 изменяется давление воздуха, поступающего в пневматический привод. Меняется скорость движения щетки. При вывинчивании гайки 7 усилие на пружину уменьшается и поршень с клапаном под действием сжатого воздуха переместится вверх. Клапан 2 перекроет отверстие в гайке/и подача воздуха к стеклоочистителю прекратится.

На рис. 167 показан пневматический привод стеклоочистителя Сл21. Корпус 6 закрыт передней 3 и задней 14 крышками. В передней крышке выполнены каналы для подвода воздуха и вмонтированы впускной 2 и выпускной 4 клапаны.

Внутри корпуса помещены поршни 7 и 13, соединенные между собой зубчатой рейкой 15. Зубчатая рейка входит в зацепление с сектором 11, сидящим на оси 9. Концы оси выведены из корпуса 6. На одном конце оси крепится рычаг со щеткой для очистки стекла, а на другом — рукоятка для ручного привода этого рычага из кабины машиниста.

На рис. 167 изображено положение, при котором впускной клапан 2 открывает путь воздухуот воздушного краника по каналу а в полость А и одновремен-но перекрывает полость Б. Выпускной клапан 4 закрывает выход из полости А в атмосферу и освобождает выход по каналу в корпуса 6 и каналу б из полости Б в атмосферу. При этом положении поршни с зубчатой рейкой под действием воздуха, поступающего в полость А, перемещаются вправо до тех пор, пока с помощью хвостовика тяги 1 через сервомеханизм 5 не изменят положение клапанов 2 и 4. В новом положении впускной клапан 2 закроет доступ воздуха в полость А, но откроет ему вход в полость Б. Одновременно выпускной клапан 4 открывает выход воздуху из полости Л в атмосферу и преграждает путь из полости Б. При этом поршни будут перемещаться влево до тех пор, пока хвостовик тяги 1 не упрется в тело рейки 15 и через сервомеханизм 5 клапаны опять не переключатся. Далее цикл повторяется.

В 1967 г. НИИавтоприборов разработал более мощный локомотивный стеклоочиститель золотникового типа. Опытные образцы их установлены на нескольких тепловозах 2ТЭ10Л.

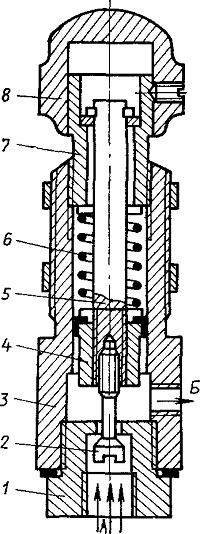

Рис. 166. Воздушный краник КрП
1 — гайка; 2 — клапан; 3 — корпус; 4 — поршень; 5 — шток; в — пружина; 7— регулировочная гайка; 5 —головка; А — воздух от питательной магистрали; Б — воздух к стеклоочистителю

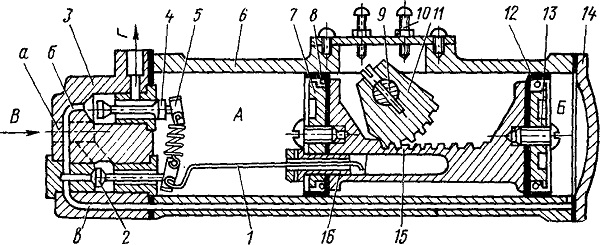

Рис. 167. Пневматический привод стеклоочистителя Сл21
1—тяга; 2 — впускной клапан; 3— передняя крышка; 4 — выпускной клапан; 5 - сервомеханизм; 6 — корпус; 7 — левый поршень; 8 — манжета; 9 — ось; 10 — регулировочный винт; 11 — сектор; 12 — манжета; 13 — правый поршень; 14 — задняя крышка; 15 — зубчатая рейка; 16 — втулка; А, EL—полости пневмоцилиндра; В— воздух от воздушного краника; Г — выход воздуха в атмосферу; а, б, в — каналы
