СИСТЕМА ПНЕВМАТИЧЕСКОГО УПРАВЛЕНИЯ ТЕПЛОВОЗА ТЭП10Л







Оборудование системы пневматического управления





 Клапан тифона и свистка тепловоза 2ТЭ10Л



(рис. 163) служит для управления звуковыми сигналами машинистом и его помощником. При нажатии на рукоятку 1 вперед или назад коромысло 2 поворачивается вокруг оси 12 и через толкатель 15 отжимает от корпуса 5 клапана стержень 8 и воздух из питательной магистрали в зависимости от того, какой клапан отжат, поступает к тифону или к свистку.

Тифон служит для подачи громкого звукового сигнала 120—125 дб низкого тона. На тепловозе устанавливается тифон по нормали ОН2—60 (рис. 164). Воздух давлением 7,5—8,5 кгс/см2 от клапана тифона и свистка поступает в полость А корпуса 1 и, отжимая мембрану 4, устремляется через трубу 3 в атмосферу. Звучание тифона зависит от степени зажатия мембраны гайкой 2.

После регулировки звука «на слух» положение гайки 2 относительно корпуса 1 фиксируется зажимом 5.

Установка тифона показана на рис. 165. На ранее выпущенных тепловозах устанавливалось два тифона, но меньшей громкости.

Для подачи звукового сигнала небольшой громкости высокого тона под рамой тепловоза в районе кабины машиниста установлен свисток. Ранее он устанавливался на крыше тепловоза.

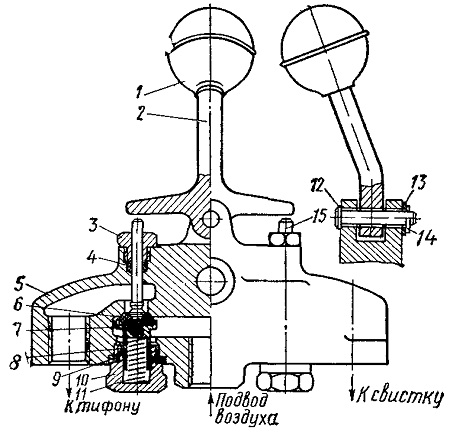

Рис. 163. Клапан тифона и свистка
1 — шаровая рукоятка; 2 — коромысло; 3 — гайка сальника; 4 — сальник; 5— корпус клапана; б— уплотнение клапана; 7 — винт; 8 — стержень; 9 — уплотняющее кольцо; 10 — крышка клапана; 11 — пружина; 12 — ось; 13 - шайба; 14 — шплинт;
15 — толкатель

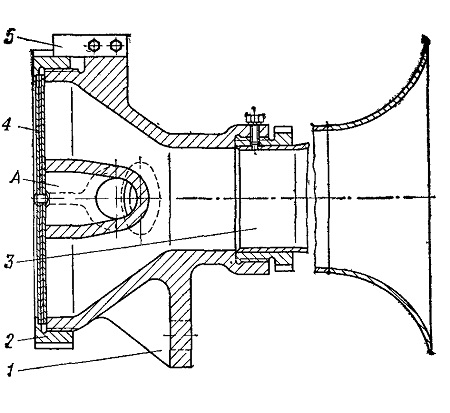

Рис. 164. Тифон
1 - корпус; 2 — гайка; 3 — труба тифона; 4 — мембрана; 5 — зажим для стопорения; А — камера под мембраной, куда подводится сжатый воздух

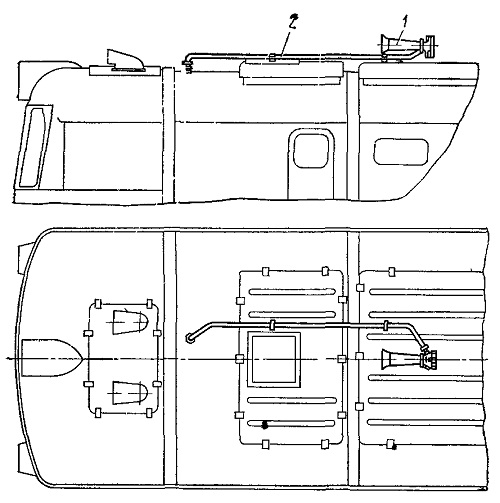

Рис. 165. Установка тифона
1 — тифон; 2 — воздухопровод тифона на крыше
