Водяной насос контура охлаждения дизеля 10Д100 тепловоза 2ТЭ10Л



Центробежный водяной насос установлен в левой (по ходу тепловоза) нижней части опорной плиты насосов дизеля. Производительность его 150 м3/ч при 2060 об/мин (850 об/мин дизеля) и напоре 3,2 кгс/см2.

Насос (рис. 60) имеет чугунную станину 8, где на двух шарикоподшипниках 9 и 12 установлен вал 11.

На вал надеты втулка-отражатель 16, отражательное кольцо 13, распор-ная втулка 10 и шестерня 5. Весь комплект прижат к бурту вала гайкой 2 с шайбой 3 и застопорен шплинтом 1. Подшипник 9, закрепленный стопорной планкой 7, удерживает вал 11 от продольных смещений. Шестерня и подшипники смазываются брызгами масла, попадающего из отсека управления.

Внутренняя полость станины закрывается фланцем 14 на прокладке 32.

Чтобы избежать утечек масла по зазору между фланцем 14 и втулкой 16, на валу насажено маслоотражательное кольцо 13. Масло, попавшее на кольцо, центробежной силой отбрасывается в кольцевой зазор между подшипником 12 и фланцем 14 и по стенкам стекает через паз в полость станины. Кроме того, на втулке 16 нарезана левая двухзаходная трапецеидальная резьба, по которой масло сгоняется обратно в кольцевой зазор.

Для предупреждения попадания воды в подшипниковую полость станины втулка 16 имеет отражательный бурт.

К станине на восьми шпильках крепится чугунный корпус 23 насоса. В корпус вставлено рабочее колесо 22 с лопатками, загнутыми назад (водяной насос тепловоза ТЭЗ имеет колесо с радиальными лопатками). С валом 11 колесо соединено сегментной шпонкой 21 и закреплено фигурной гайкой 39. Последняя имеет левую резьбу, обратную направлению вращения. Левая резьба и стопорная шайба 38 удерживают гайку от самоотвинчивания.

Чтобы исключить утечки воды из насоса, между колесом и задней стенкой корпуса установлено самоподвижное сальниковое уплотнение, состоящее из текстолитового уплотнительного кольца 18, резинового уплотнительного кольца 19 и пружины 20, изготовленной из стали 4X13. Латунная обойма 37 обжимает резиновое кольцо по валу, а обойма 36 установлена под пружину 20.

Текстолитовое кольцо 18 своими шипами входит в вырезы рабочего колеса и вращается вместе с ним, скользя по торцовой поверхности втулки 17, запрессованной в корпус.

Втулка изготовлена из нержавеющей стали 3X13. Уплотняющие торцы втулки и текстолитового кольца имеют поясок прилегания шириной не менее 5 мм. Через сальник допускается течь воды не более 60 капель в 1 мин. Вода, просочившаяся в местах неплотности прилегания деталей, через штуцер 35 сливается в бачок, а оттуда под раму тепловоза.

К корпусу на восьми шпильках крепится головка 24, через центральное отверстие которой вода поступает на рабочее колесо и центробежной силой направляется в нагнетательную магистраль водяной системы дизеля.

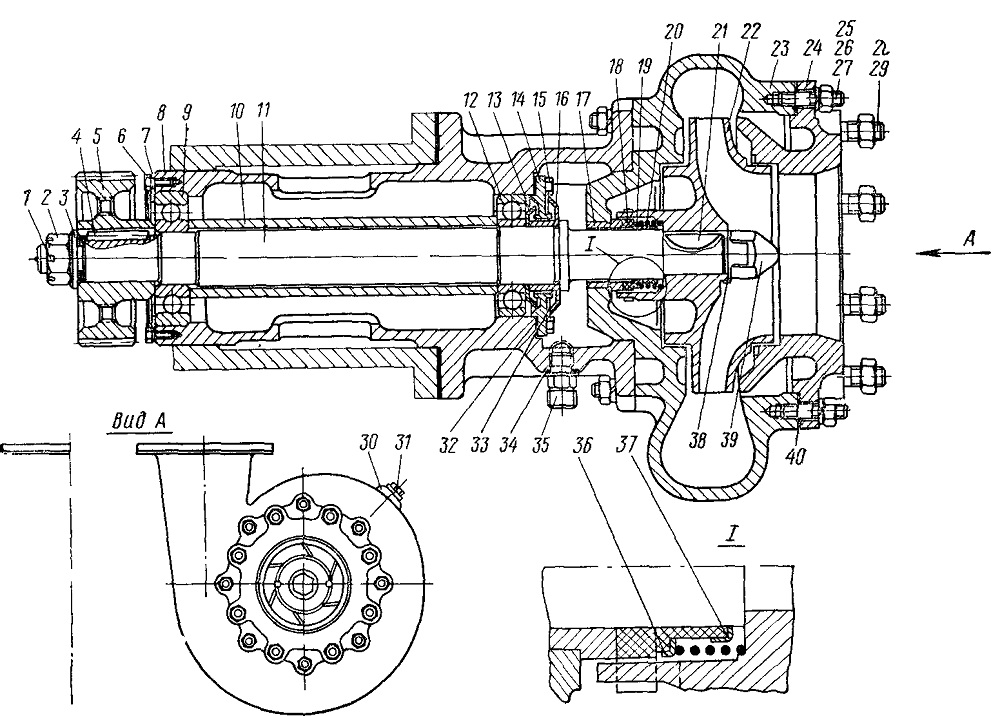

Рис. 60. Водяной насос
1 — шплинт; 2, 26, 29 — гайки; 3, 27 — шайбы; 4, 21 — шпонки; 5 — шестерня; 6, 15 — болты; 7 — стопорная планка; 8—станина; 9, 12 — шарикоподшипники; 10 — распорная втулка; 11 — вал; 13 — отражательное кольцо; 14 — фланец; 16 — втулка-отражатель; 17 — втулка; 18, 19 — уплотнительные кольца; 20 — пружина; 22 — рабочее колесо; 23 — корпус; 24 — всасывающая головка; 25, 28 — шпильки; 30, 32, 34, 40 — прокладки; 31 — пробка; 33 — проволока; 35 — штуцер; 36, 37 — обоймы; 38 — стопорная шайба; 39 — фигурная гайка
