Запорный клапан гидромуфты тепловоза 2ТЭ10Л




Опыт эксплуатации гидромуфты привода вентилятора холодильной камеры показал, что при выключенной гидромуфте (черпаки разведены) вентилятор имеет большую остаточную частоту вращения, достигающую 350 об/мин. Это происходит из-за того, что масло питания гидромуфты продолжает циркулировать и при разведенных черпаках.

Большая остаточная частота вращения вентилятора вызывает переохлаждение воды и масла дизеля, особенно в зимний период. Чтобы исключить это, тепловозы начали оборудовать запорным клапаном, который автоматически перекрывает доступ масла в гидромуфту при закрытии всех жалюзи. Остаточная частота вращения в этом случае снижается до 50 — 80 об/мин.

В корпус 3 запорного клапана (рис. 57) запрессовано латунное седло 16. К седлу притерт клапан 6, прижатый пружиной 4. Со стороны масла шток клапана 6 уплотняется полипропиленовым поршнем 7.

Открывается клапан под действием воздуха, поступающего в пневмоцилиндр 13 от электропневматического вентиля верхних жалюзи. При этом поршень 14 перемещает шток 15, который через поршни 8 и 7 открывает клапан 6, пропуская масло на питание гидромуфты. Так как верхние жалюзи закрываются сразу же при закрытии боковых жалюзи воды и масла (см. главу «Система автоматического регулирования температуры воды и масла дизеля»), то доступ воздуха в цилиндр прекращается и клапан 6 закрывает поступление масла в гидромуфту.

Передний подшипниковый узел гидромуфты смазывается через отверстие А диаметром 1,5 мм, выполненное в клапане 6. На тепловозах с запорным клапаном вентиль 38 следует перекрывать.

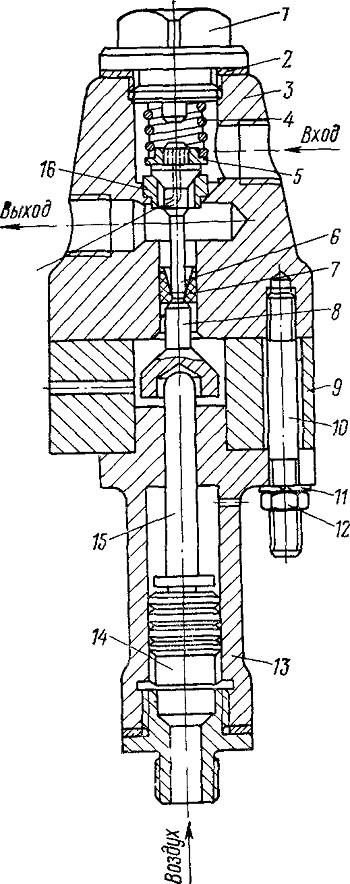

Рис. 57. Запорный клапан
1 — пробка; 2 — прокладка; 3 — корпус; 4 — пружина; 5, 11 — шайбы; 6—клапан; 7, 8, 14 — поршни; 9 — проставка; 10 — шпилька; 12 — гайка М8, 13 — пневмоцилиндр; 15 — шток; 16 — седло
