Фильтр грубой очистки топлива тепловоза 2ТЭ10Л



На левой стенке кузова укреплен фильтр грубой очистки топлива. Корпус 2 (рис. 68) имеет прилив Б с четырьмя отверстиями для его крепления. В корпус вставлены два фильтрующих пакета, каждый из которых состоит из наружной 4 и внутренней 6 секций. Наружная секция изготовлена из гофрированной обечайки, обмотанной витком к витку медной проволокой специального профиля. К торцам секции припаяны донышки. Внутренняя секция имеет аналогичную конструкцию.





Каждый фильтрующий пакет накрыт колпаком 5, прижимаемым через резиновую прокладку 3 к корпусу 2 стяжным болтом 10. Коническая пружина 8 прижимает секции друг к другу и к гнезду корпуса, отделяя тем самым полость А очищенного топлива от полости В неочищенного топлива. К корпусу

2 притерта пробка трехходового крана 14, прижимаемая фланцем 13. При работающем топливном насосе трехходовым краном можно отключить один из фильтрующих пакетов и очистить его.

Топливо в полость В попадает из топливного бака через штуцер 1 отверстия трехходового крана (ручка крана установлена вертикально вниз) и каналы в корпусе (на рисунке не показано). Из полости В топливо проникает через зазоры (около 0,09 мм) между витками проволоки фильтрующей секции и далее в полость Л. Очищенное топливо из полости Л через отверстия в корпусе и пробке трехходового крана поступает на всасывание в топливоподкачивающий агрегат.

Для разборки фильтра при очистке вывертывают пробку 12 и сливают топливо в заранее приготовленную посуду. Затем отвертывают стяжной болт 10 и снимают колпак 5 вместе с фильтрующим пакетом. После очистки фильтра ручку трехходового крана необходимо установить вертикально вниз (в этом случае работают оба пакета).

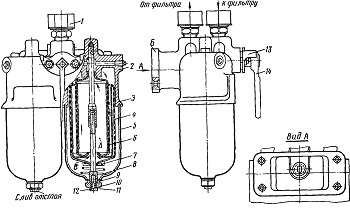

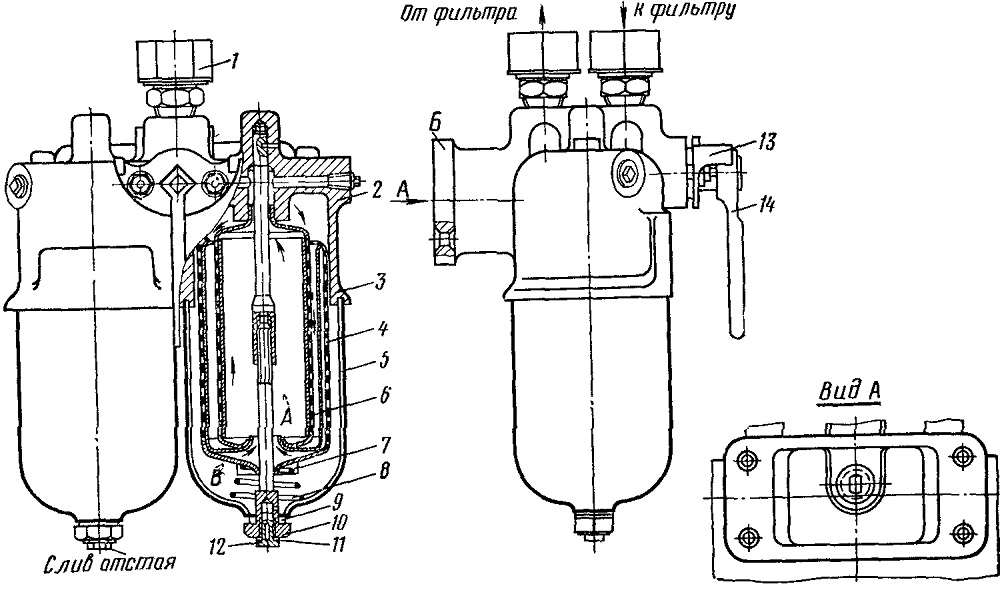

Рис. 68. Фильтр грубой очистки топлива
1 — штуцер; 2 — корпус фильтра грубой очистки топлива; 3, 9, И— прокладки; 4— наружная секция фильтра; 5 — колпак фильтра; б —внутренняя секция фильтра; 7 — проставка; 8 — коническая пружина; 10 — стяжной болт; 12 — пробка; 13 — фланец; 14 — пробка трехходового крана
