Масляный насос дизеля 10Д100 тепловоза 2ТЭ10Л






Для циркуляции смазки под действием на дизеле установлен шестеренчатый масляный насос (рис. 54) производительностью 120 м3/ч при 1510 об/мин и давлении 5 кгс/см2.

Чугунный корпус насоса имеет два патрубка с фланцами. К одному из них- масло подводится из поддизельной рамы, а по другому оно нагнетается в масляную систему. В механически обработанную внутреннюю полость корпуса вставлены две косозубые шестерни 11 и 12, изготовленные из стали 38ХС. Шпильками через уплотнительные лакотканевые прокладки к корпусу притянуты две подшипниковые планки 8 и 13, изготовленные из антифрикционного чугуна АСЧ41. Для лучшей приработки планки фосфатируют.

В планки вставлены четыре роликоподшипника 19, являющиеся опорами косозубых шестерен. Соосность гнезд подшипников и поверхности корпуса обеспечивается сборкой в специальном приспособлении с последующей фиксацией четырьмя коническими штифтами 25 (по два на каждую планку).

Штифты 25 и наружные кольца роликоподшипников удерживаются от выпадания с левой стороны планкой, с правой — крышкой 15.

Суммарный торцовый зазор между подшипниковой планкой 13 и шестернями должен быть 0,151—0,258 мм, а суммарный боковой зазор между зубьями косозубых шестерен, прижатых к одному торцу насоса, —0,25—0,6 мм.

На шлицы левого хвостовика ведущей шестерни 11 насажен зубчатый поводок 18, закрепленный гайкой со штифтом. На правый хвостовик надеты шайба 20 и шариковый подшипник 21, который через шайбу закреплен корончатой гайкой со шплинтом.

Подшипник 21, упирающийся наружным кольцом в поршень 16, воспринимает осевую силу, возникающую при работе насоса. При этом поршень от перемещения удерживается давлением масла, поступающего по каналам из нагнетательной полости насоса в объем Б.

От проворота поршень удерживается штифтом. Одним концом он запрессован в поршень, а другим вставляется в отверстие крышки 15. Крышка фиксирована двумя диагонально расположенными коническими штифтами 27.

Нижние подшипники ведомой шестерни имеют одинаковое крепление, состоящее из шайбы 22, притянутой к подшипнику двумя болтами. Болты от проворачивания удерживаются стопорной шайбой.

Масло, поступающее на смазку подшипников и проникшее по зазору поршня 16 из полости крышки, уходит по каналу В в картер дизеля.

На корпусе установлен предохранительный клапан. Его корпус 3 расположен внутри отсека управления. Клапан 7 двумя пружинами 5 и 6 прижат к притертому с ним седлу. Регулировка нажатия пружин производится нажимной гайкой 4, застопоренной после регулировки шплинтом. Клапан регулируется на давление 5,5 кгс/см2. При превышении давления поршень перемещается влево, пропуская масло из нагнетательной полости насоса в картер дизеля.

Масляный насос установлен на опорной плите насосов на уплотнительной прокладке 9.

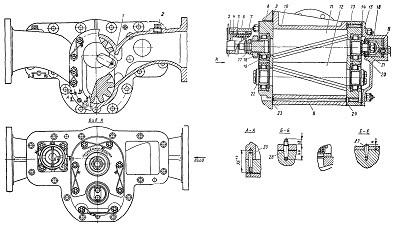

Рис. 54. Масляный насос

1, 2 — пробки; 3 — корпус клапана; 4 —нажимная гайка; 5, 6 — пружины; 7 — редакционный клапан; 8 — внутренняя планка подшипников; 9, 14, 23, 24 — прокладки; 10 — корпус; 11 — ведущая шестерня; 12 — ведомая шестерня; 13 — наружная планка подшипников; 15 — крышка; 16 — поршень; 17 — гайка; 15 —зубчатый поводок; 10 — роликовый подшипник; 20, 22—шайбы; 21 — подшипник; 25—27 — конические штифты
