ВОЗДУХООХЛАДИТЕЛЬ ДИЗЕЛЯ 10Д100 ТЕПЛОВОЗА 2ТЭ10Л
Для охлаждения наддувочного воздуха перед поступлением его в ресивер
дизеля установлен воздухоохладитель трубчатого типа с шахматным
расположением охлаждающих трубок (рис. 37). К основным узлам и деталям
охладителя следует отнести корпус 1, верхнюю 13 и нижнюю 5 крышки,
охлаждающие трубки 9.
Корпус 1 представляет собой сварную стальную конструкцию. Все его
внутренние поверхности после сварки подвергаются дробеструйной
обработке. Наружные плоскости боковых стенок имеют ребра жесткости.
Сверху и снизу корпус закрыт трубными досками (соответственно 11 и 6), в
отверстиях которых развальцованы и отбуртованы концы охлаждающих трубок.
Трубные доски ll и 6 стягиваются с корпусом специальными шпильками с
упорными буртиками. Выступающие части шпилек используются для крепления
крышек 13 и 5. Внутри стальные сварные крышки снабжены ребрами жесткости
и перегородками с уплотнительными резинками для трехходовой циркуляции
охлаждающей воды. К крышке 5 приварен патрубок 4 подвода, а к крышке 13
— патрубок 12 отвода охлаждающей воды. Внутренние поверхности крышек
бакелитируются для защиты от коррозии. В верхнюю трубн>ю доску ввернуты
два транспортировочных рым-болта 8. Круглые охлаждающие трубки 9 для
увеличения поверхности охлаждения со стороны воздуха имеют припаянное
оребрение из проволочной спирали 10. От приводного центробежного
нагнетателя горячий воздух поступает через отверстие во фланце 7 в
охладитель. Проходя через охладитель, воздух омывает оребренную
поверхность охлаждающих трубок, отдает тепло циркулирующей внутри трубок
воде системы охлаждения наддувочного воздуха. Охлажденный воздух
направляется в ресивер дизеля через отверстие фланца 2. Этим фланцем
воздухоохладитель крепится непосредственно к торцу блока.

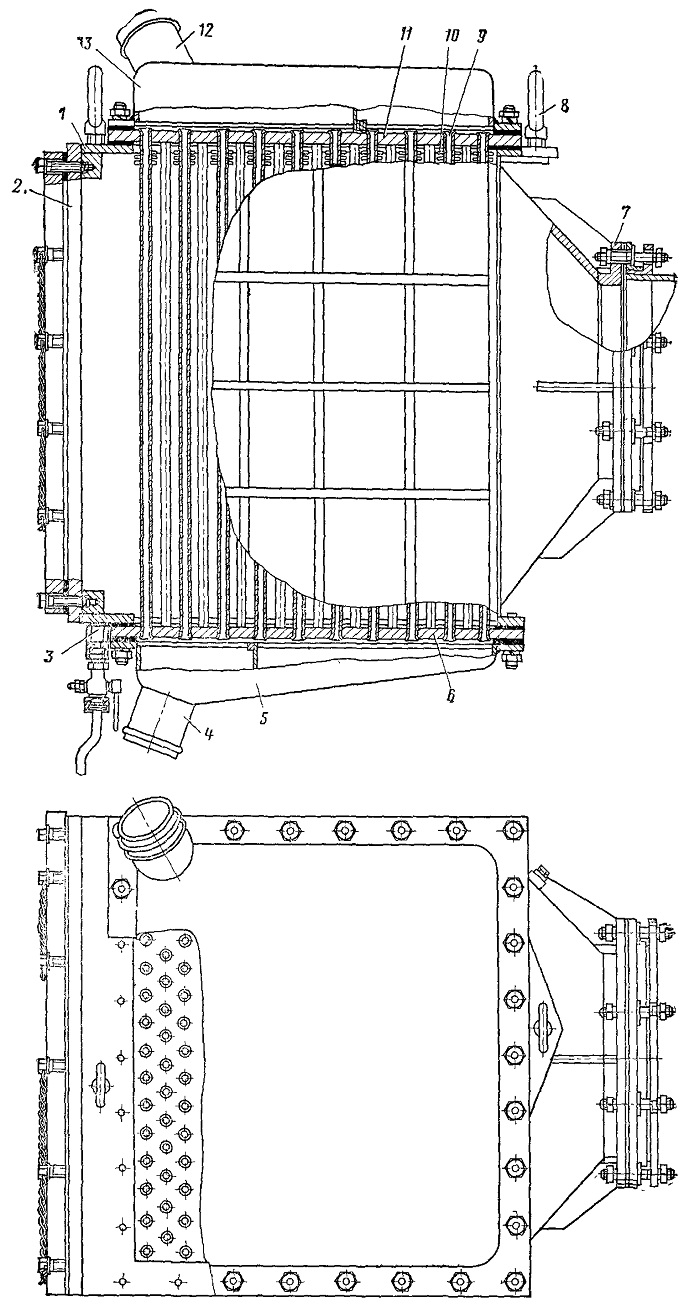

Рис. 37. Воздухоохладитель
1 — корпус, 2 — привалочный фланец; 3 — переходник; 4 — патрубок подвода
охлаждающей воды, 5 — нижняя крышка, 6 — нижняя трубная доска, 7 —
фланец; 8 — рым-болт; 9 — охлаждающая трубка; 10— охлаждающая
проволочная спираль; 11— верхняя трубная доска, 12 — патрубок отвода
охлаждающей воды; 13 — верхняя крышка
