ВЫПУСКНАЯ СИСТЕМА ДИЗЕЛЯ 10Д100 ТЕПЛОВОЗА 2ТЭ10Л
Трубы 1 (рис. 36), соединенные выпускными корпусами турбокомпрессоров, и
патрубки 2, устанавливаемые на трубах, которые возвышаются над крышей
кузова и направляют вверх и к продольной оси тепловоза поток
отработавших газов, образуют выпускную систему. Места соединения кузова
с выпускными трубами закрыты асбестовыми уплотнениями 6, а фланцевые
соединения — асбестовыми прокладками.
Трубы в верхней части соединены между собой распорными угольниками 9,
что снижает уровень вибрации турбокомпрессоров в поперечном направлении.
Выпускные устройства дополнены установкой на крыше кузова газоотбойных
щитков, поднимающих и рассеивающих поток выпускных газов, отводя его от
холодильника и крыши. Это уменьшает их загрязнение и улучшает условия
работы холодильника.

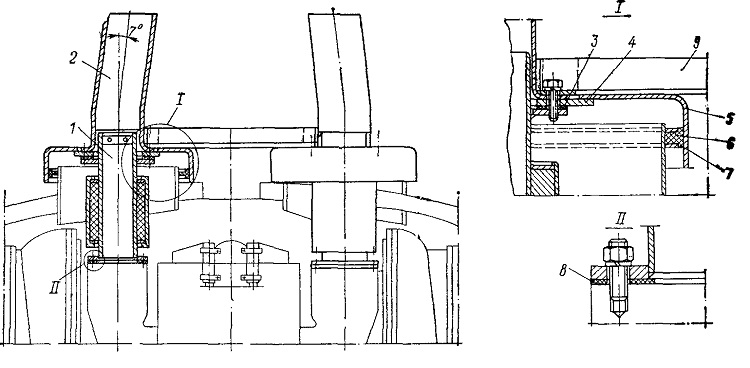

Рис. 36. Выпускное устройство
1 — выпускная труба, 2— патрубок; 3, 8 — асбостальные прокладки; 4 —
фланец, 5 — крышка;
6 — асбестовое уплотнение, 7 — проволока, 9 — распорный угольник
