Трансформатор постоянного тока ТПТ-24УЗ тепловоза ТЭМ7

Основные технические данные и параметры трансформатора

Максимальный ток (измеряемый), А ......2700

Напряжение питания рабочей цепи, В........ 110

Частота питания рабочей цепи, Гц ......200

Сопротивление цепи нагрузки, Ом .......25

Минимальный измеряемый ток, А ......750

Ток рабочей цепи (минимальный), А .......0,468±0,012

Ток рабочей цепи (максимальный), А .......1,69±0,042

Первичный ток (номинальный), А........... 2000

(рис. 118, а) состоит из двух тороидальных сердечников 2, намотанных из ленты высококачественного магнитного сплава, на каждом из которых намотана рабочая обмотка. Рабочие обмотки соединены между собой встречно-последовательно, а управляющей обмоткой служат силовые провода (кабели), пропущенные через центральное отверстие (окно) трансформатора Для снижения влияния помех, создаваемых посторонними сильно-точными кабелями и стальными массами, на измерение трансформатором постоянного тока рабочая обмотка выполнена из четырех секций, которые соединены параллельно. Сердечник трансформатора с обмотками, зажимами концов обмоток и шпильками, установленными в его нижней части, залиты компаундом, скрепляющим его в монолитный неразъемный блок К шпилькам прикреплены съемные угольники 1, при помощи которых трансформаторы устанавливаются и крепятся на тепловозе

Принцип работ трансформатора постоянного тока такой же, как и трансформатора постоянного напряжения Подмагничивание сердечника осуществляется током, протекающим в кабелях, проходящих через окно трансформатора При увеличении тока в тяговых двигателях степень насыщения сердечников увеличивается, индуктивное сопротивление рабочей обмотки уменьшается и ток в рабочей цепи трансформатора изменяется пропорционально суммарному току тяговых двигателей.

Принципиальная электрическая схема и маркировка зажимов трансформатора приведены на рис. 118, б.

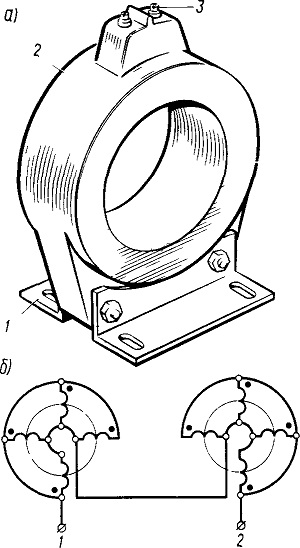

Рис 118 Трансформатор постоянного тока ТПТ-24УЗ
а—устройство, 1—угольник, 2—сердечник с об мотками, 3—контактный зажим, б—принципнальная электрическая схема и маркировка зажимов трансформатора ТПТ 24УЗ
