ПОЛУПРОВОДНИКОВЫЕ И ЭЛЕКТРОННЫЕ УСТРОЙСТВА ТЕПЛОВОЗА ТЭМ7

Блок выпрямителей БВ-1204УХЛЗ тепловоза ТЭМ7

Основные технические данные блока

Номинальный ток плеча, А .......1
Обратное напряжение диода, В........ 1000
Номинальное напряжение, В .......670

представляет собой набор выпрямителей, соединенных по мостовой схеме, и предназначен для работы в схеме защиты от замыкания на корпус в любой точке силовых

цепей тепловоза. Конструкция блока аналогична конструкции БВ-1203УЗ Присоединение блока к электрической схеме тепловоза осуществляется при помощи штепсельного разъема. Принципиальная электрическая схема и маркировка контактов штепсельного разъема блока приведены на рис. 110.

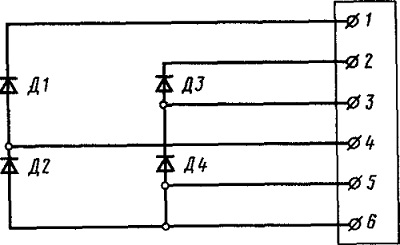

Рис. 110. Принципиальная электрическая схема и маркировка контактов штепсельного разъема блока БВ-1204УХЛЗ
