ПОЛУПРОВОДНИКОВЫЕ И ЭЛЕКТРОННЫЕ УСТРОЙСТВА ТЕПЛОВОЗА ТЭМ7

Блок выпрямительный БА-520УЗ тепловоза ТЭМ7

Основные технические данные блока БА-520УЗ

Входное напряжение переменного тока, В........... 14—55

Входное напряжение постоянного тока, В .........13,5±10%

Выходное напряжение (импульсное), В ..........7 + 10%

Длительность импульса, мкс 330 Частота напряжения переменного тока, Гц........... 66—220

Суммарная мощность импульсов управления, Вт...... 3,9

Потребляемая мощность по постоянному току, Вт....... 10

предназначен для управления выпрямителем возбуждения в зависимости от разности сигналов задания, уровня мощности, напряжения и тока
и сигналов обратной связи по напряжению и току тяговых двигателей. Конструктивно блок состоит из корпуса, съемной крышки и двух одинаковых секций, одна из которых является резервной. Секция состоит из двух панелей. На верхней панели расположены все полупроводниковые элементы, на нижней — магнитный усилитель и трансформаторы, выполненные на кольцевых сердечниках. Трансформатор преобразователя собран на магнитном сердечнике, собранном из листов электротехнической стали. Секции блоков полностью взаимозаменяемы, и при их переключении дополнительное регулирование электрической передачи не требуется. Принципиальная электрическая схема и маркировка

контактов штепсельного разъема приведены на рис. 111.

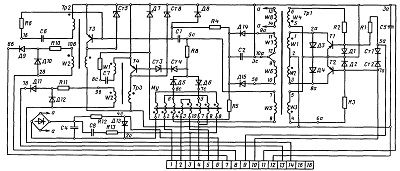

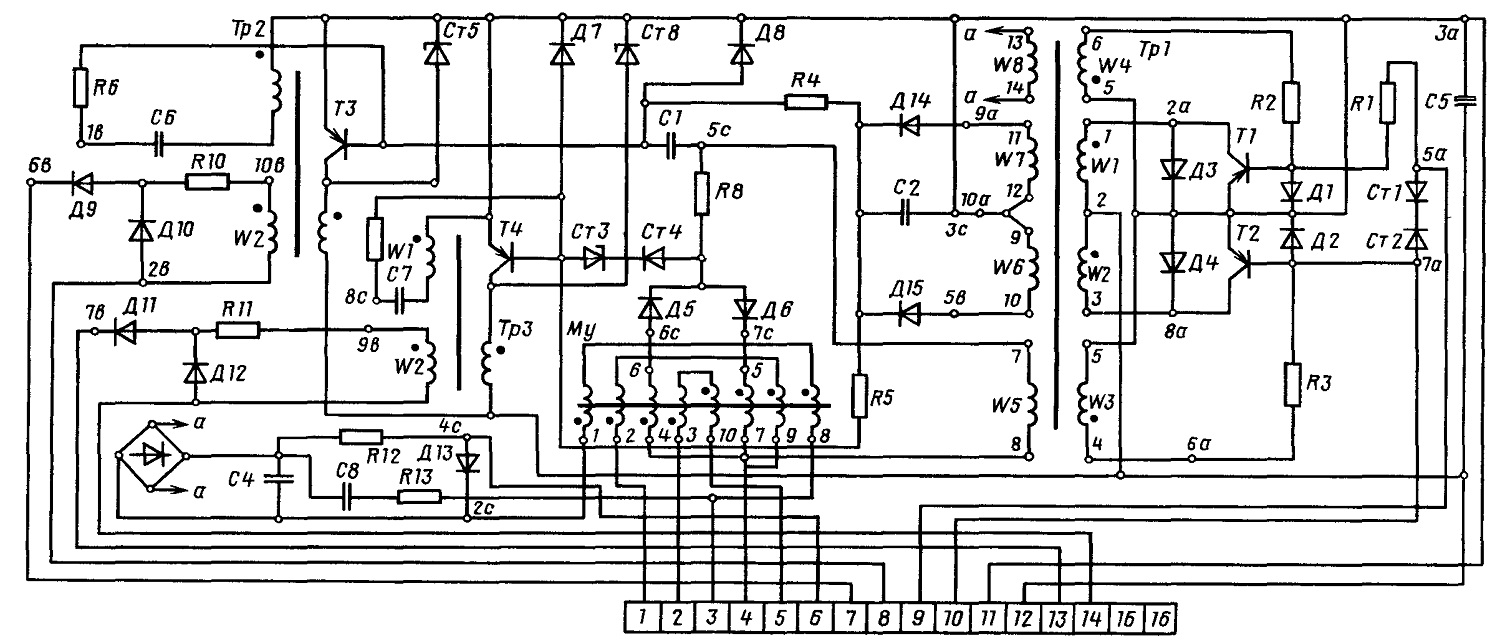

Рис. 111. Принципиальная электрическая схема и маркировка контактов штепсельного разъема блока БА-520УЗ
