ТРАНСФОРМАТОРЫ ТЕПЛОВОЗА ТЭМ7

Электрическая схема соединений блоков радиостанции приведена на рис. 115.

Трансформаторы предназначены для питания автоматического регулирования электрической передачи переменным напряжением и измерения постоянного тока и напряжения в цепи тяговых электрических двигателей.



Трансформаторы распределительные ТР-21УЗ и ТР-26УЗ (рис. 116, а) состоят из сердечника 1, изготовленного из электротехнической стали,
и обмоток, расположенных на нем. Концы обмоток припаяны к выводам, собранным на изоляционной панели 3. Сердечник, обмотки и панель залиты компаундом на основе эпоксидной смолы. Слой эпоксидной смолы на торце, противоположном панели выводов, служит привалочной поверхностью для крепления трансформатора на тепловозе. Крепление осуществляется болтом, проходящим через центральное отверстие сердечника. Принципиальные электрические схемы и маркировка зажимов трансформаторов приведены на рис. 116, б и в.

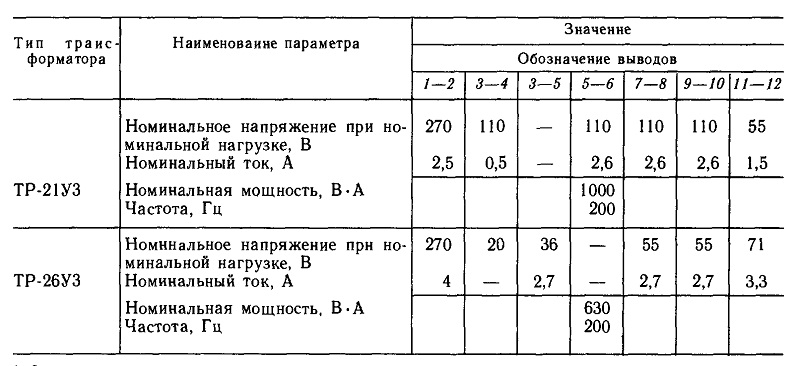

Основные технические данные распределительных трансформаторов приведены в табл. 8.


Таблица 8

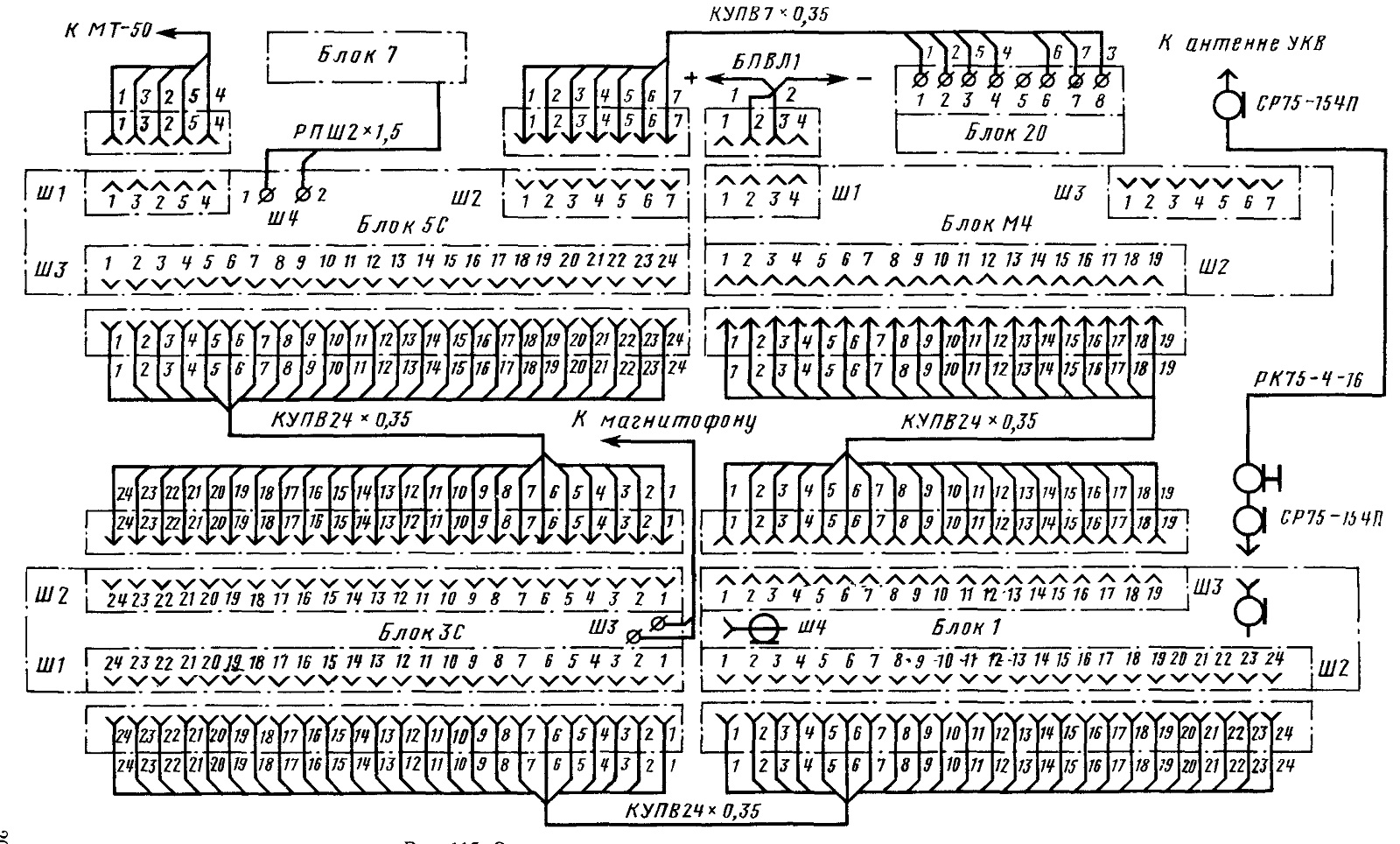

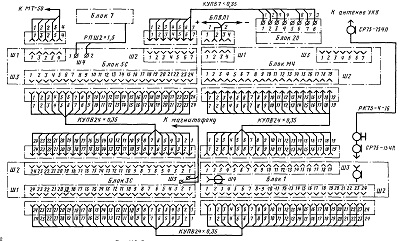

Рис. 115. Электрическая схема соединения блоков радиостанции

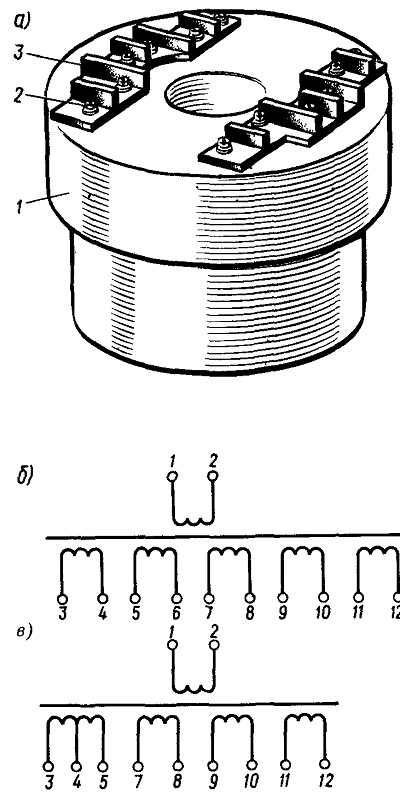

Рис. 116. Трансформатор распределительным типа TP:
а—устройство, 1—сердечник трансформатора (в компаунде), 2—зажимы контактные; 3—панель изоляционная; б—схема электрическая принципиальная трансформатора ТР-21УЗ; в—принципиальная электрическая схема н маркировка зажимов трансформатора ТР-26УЗ
