Трансформатор постоянного напряжения ТПН-61УХЛЗ тепловоза ТЭМ7

Основные технические данные и параметры трансформатора

 (рис. 117, а) состоит из двух тороидальных сердечников, намотанных из ленты высококачественного магнитного сплава, на каждом из которых намотана рабочая обмотка. Рабочие обмотки соединены между собой встречно. Управляющая обмотка охватывает оба сердечника. Сердечники с обмотками и выводами залиты эпоксидным компаундом, скрепляющим его в монолитный неразъемный блок. Литая оболочка образует установочную поверхность для крепления трансформатора на тепловозе, которое осуществляется через центральное отверстие с по-мощью болта. Трансформатор устанавливается на металлической планке и фиксируется за счет паза на установочной поверхности.

Работа трансформатора постоянного напряжения основана на изменении индуктивного сопротивления его рабочих обмоток под влиянием подмагничивания сердечника обмоткой управления. Выходным параметром трансформатора является вторичный ток, величина которого пропорциональна величине измеряемого напряжения. При увеличении напряжения тягового генератора степень насыщения сердечников увеличивается, индуктивное сопротивление рабочих обмоток уменьшается и ток в рабочих обмотках увеличивается, так как ток рабочей обмотки пропорционален напряжению тягового генератора.
Принципиальная электрическая схема и маркировка зажимов трансформатора приведены на рис. 117, 6.

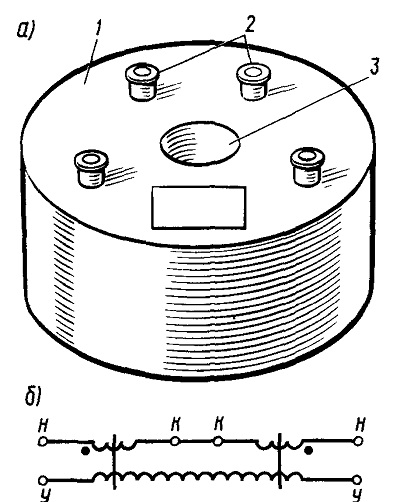

Рис. 117. Трансформатор постоянного напряжения ТПН-61УХЛЗ: а—устройство: 1—сердечник с обмотками; 2— зажимы контактные; 3—крепежное отверстие; б—принципиальная электрическая схема и маркировка зажимов трансформатора ТПН-61УХЛЗ
