Реле времени ВЛ-50УЗ тепловоза ТЭМ7

ПОЛУПРОВОДНИКОВЫЕ И ЭЛЕКТРОННЫЕ УСТРОЙСТВА ТЕПЛОВОЗА ТЭМ7

Реле времени ВЛ-50УЗ тепловоза ТЭМ7

Основные технические данные реле времени ВЛ-50УЗ
Напряжение питания, В 75; 110

Пределы уставок, с:
нижний..... 2
верхний .......200
Потребляемая мощность, Вт ........5

Длительно допустимый ток через контакты реле, А .....4
Время подготовки реле, с...... 0,5
Время возврата реле, с...... 0,2
Допустимые отклонения питающего напряжения, В .....0,7—1,2

(рис. 113, а) предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени. Реле начинает отсчет выдержки времени с момента подачи напряжения на его электронную схему. Реле состоит из лицевой панели 1, на которой смонтированы два переключателя уставки выдержки времени 2 и корпуса 3, в котором размещена печатная плата 5. На печатной плате размещены электромагнитное реле 4, микросхема 6 и другие электронные элементы. Установка реле на тепловозе осуществляется при помощи переходной панели 9. Провода, идущие из схемы тепловоза, припаи-
ваются к контактам вставки разъема ;. при установке реле на переходную панель контакты 8 колодки
7 разъема соединяются с контактами на переходной панели.

Электронная схема реле включает в себя (рис. 113, б): блок питания БП

времязадающую цепочку R-С; пороговый усилитель ПУ

выходное устройство ВУ; электромагнитное реле Р.

При подаче напряжения на электронную схему реле времени (контакты Б1—Б2 на рис. 113, б) конденсатор С начинает заряжаться через зарядный резистор R до величины напряжения отпирания порогового усилителя ПУ, который открывает выходное устройство ВУ.
При этом срабатывает электромагнитное реле Р и переключаются выходные контакты. Выдержка времени заканчивается.

Принципиальная электрическая схема реле времени и маркировка контактов разъема приведены на рис. 113, в.

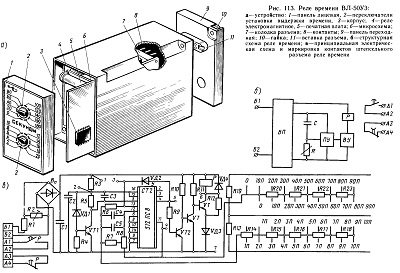

Рис. 113. Реле времени ВЛ-50УЗ: а—устройство: 1—панель лицевая, 2—переключатели установки выдержки времени, 3—корпус; 4—реле электромагнитное, 5—печатная плата; 6—микросхема; 7—колодка разъема; 8—контакты; 9—панель переходная; 10—гайка; 11—вставка разъема, б—структурная схема реле времени; в—принципиальная электрическая схема и маркировка контактов штепсельного разъема реле времени
