Дозатор газа автомобильного смесителя

АВТОМОБИЛЬНЫЕ ГАЗОВЫЕ СМЕСИТЕЛИ С ПОСТОЯННЫМ СЕЧЕНИЕМ ДИФФУЗОРА

Дозатор газа автомобильного смесителя

Дозатор газа (рис. 80) изготовлен в едином корпусе с механизмом ограничения подачи газа мембранного типа и выполнен в виде дроссельного устройства, управление которым осуществляется педалью из кабины водителя.

Основное назначение дозатора газа — регулирование необходимого количества газа, подаваемого в смеситель из двухступенчатого редуктора низкого давления. Регулирование производится дроссельной заслонкой 4 (рис. 81). При нажатии на педаль рычаг 2 привода дроссельной заслонки через ведущий валик 3 открывает дроссельную заслонку 4 и за счет вакуума в диффузоре смесителя газ поступает из редуктора низкого давления в смеситель.

Корпус смесителя представляет собой цилиндр с вставленными в него диффузорами. Внутри диффузор имеет кольцевой коллектор подвода газа через радиальные отверстия.

Дроссельные заслонки установлены на ведомом 5 валике дозатора, который соединен со штоком мембранного механизма 1 ограничения подачи газа. Мембранный механизм позволяет управлять положением дроссельной заслонки независимо от положения рычага ее привода, например поворачивать заслонку в сторону закрытия при достижении коленчатым валом двигателя максимальной частоты вращения (2600 мин-1).

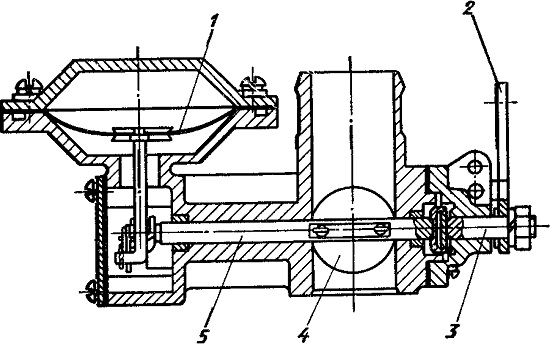

Рис. 81. Смеситель газа
