СМЕСИТЕЛИ С ПОСТОЯННЫМ СЕЧЕНИЕМ ДИФФУЗОРА И ПЕРЕМЕННЫМ СЕЧЕНИЕМ ДОЗИРУЮЩЕГО ЖИКЛЕРА В АВТОМОБИЛЬНЫХ ГАЗОВЫХ БАЛЛОНАХ





Газовый смеситель для универсальной системы питания газобаллонного автомобиля «Империал 300А»







На рис. 74 показан газовый смеситель для универсальной системы питания газобаллонного автомобиля «Империал 300А» фирмы «Крайслер». Смеситель работает следующим образом. Газ из второй ступени подводится по патрубку к клапану 1. В патрубке 2 установлен золотиик 3 для ограничения общей подачи газа. Воздух в проточную часть смесителя подводится через бумажный воздушный фильтр 4 и камеру 5 к клапану 7. При работающем двигателе вакуум из впускного трубопровода передается через карбюратор и кольцевой зазор между мембраной 6 и направляющей 12 в вакуумную полость. Под действием перепада давлений мембрана перемещается вверх, пружина 10 сжимается и открываются воздушный 7 и газовый 1 клапаны. Воздух и газ, проходя через фигурную насадку, смешиваются, образуя газовоздушную смесь необходимого состава, определяемого степенью открытия воздушного и газового клапанов, которое зави-сит от вакуума во впускном трубопроводе двигателя. Регулировка состава газовоздушной смеси на режиме холостого хода двигателя производится винтом 8, изменяющим усилие пружины 9, воздействующей на газовый клапан 1.

Перевод двигателя с газового топлива на бензин осуществляется специальным устройством, включающим мембранный механизм. При работе двигателя на бензине воздух, пройдя воздушный фильтр, поступает в карбюратор через открытые окна сегмента 11. Окно открывается тросом, соединенным с рычагом, расположенным в кабине водителя. При работе двигателя на газовом топливе подача бензина отключается с помощью электромагнитного клапана.

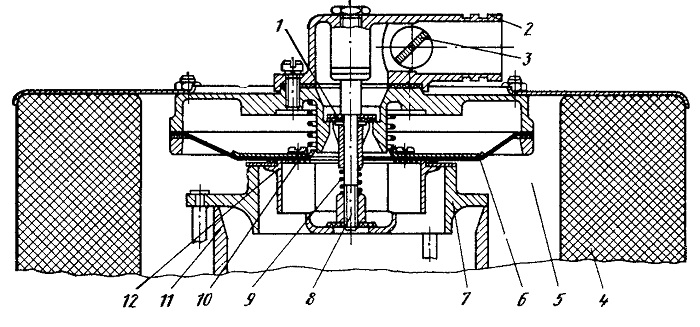

Рис. 74. Газовый смеситель универсальной системы питания автомобиля «Империал 300А» фирмы «Импко карбюрейшн»
