АВТОМОБИЛЬНЫЕ ГАЗОВЫЕ СМЕСИТЕЛИ С ПОСТОЯННЫМ СЕЧЕНИЕМ ДИФФУЗОРА

Автомобильный газовый однокамерный смеситель К-82МД

Однокамерный смеситель К-82МД показан на рис. 76.

Смеситель имеет смесительную камеру 6, газовую систему 1 холостого хода, газовую форсунку 7, размещенную в диффузоре 4. Через форсунку 7 осуществляется подача газа при работе двигателя на нагрузочных режимах. На корпусе смесительной камеры 6 выполнен специальный прилив, к которому крепится патрубок 2 подачи газа в смеситель. Внутри патрубка расположен обратный клапан 3 тарельчатой формы.

Газовый смеситель К-82МД рассчитан на совместную работу с газовым редуктором низкого давления, снабженным дозирующим зкономайзерным устройством (поэтому в газовом смесителе отсутствует дозатор газа). Регулировочный винт 5 предназначен для регулировки подачи газа на режиме холостого хода. Смеситель К-82МД при использовании в качестве топлива бензина работает как базовый карбюратор.

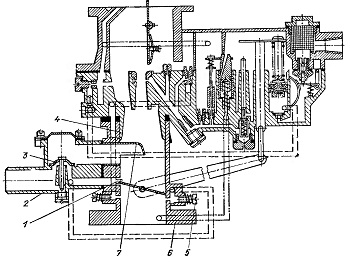

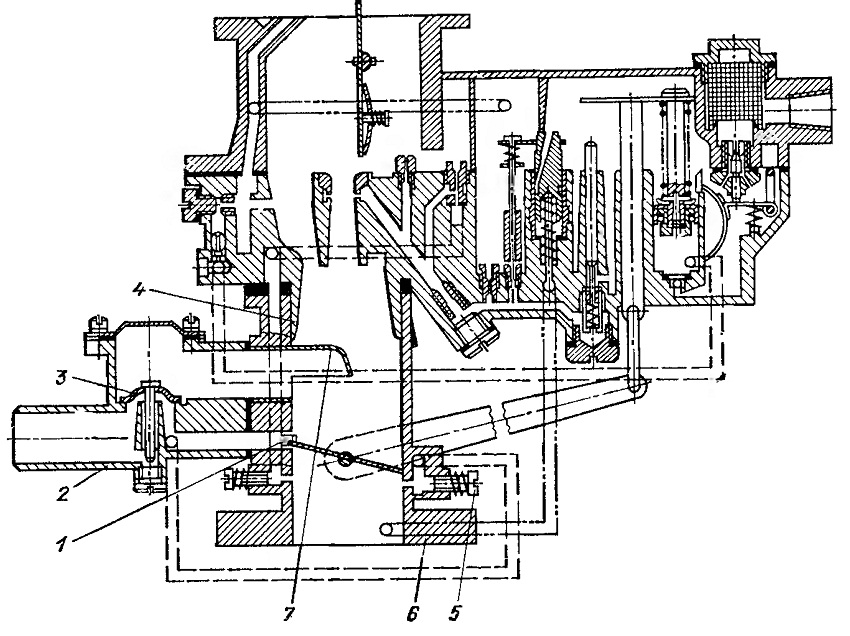

Рис. 76. Газовый смеситель К-82МД
