АВТОМОБИЛЬНЫЕ ГАЗОВЫЕ СМЕСИТЕЛИ С ПОСТОЯННЫМ
СЕЧЕНИЕМ ДИФФУЗОРА
Расположение дроссельных заслонок в газовых смесителях может быть
последовательное и параллельное.
На рис. 75 показан двухкамерный смеситель с последовательным открытием
дроссельных заслонок. Смеситель состоит из корпуса 11, патрубка 1
подвода газа, регулировочного винта 2, фильтра 3, клапана 6 для
дозирования дополнительной подачи газа на режимах полных нагрузок,
рычага 8 привода клапана 7 мощностной регулировки смеси, дроссельных
заслонок 9 и 10, корпуса, воздушной горловины 5 и диффузоров 4.
Газовые смесители, предназначенные для работы газобаллонных автомобилей
на СНГ и СПГ, имеют много общего в конструктивном отношении и в принципе
работы, однако имеется и некоторое различие.

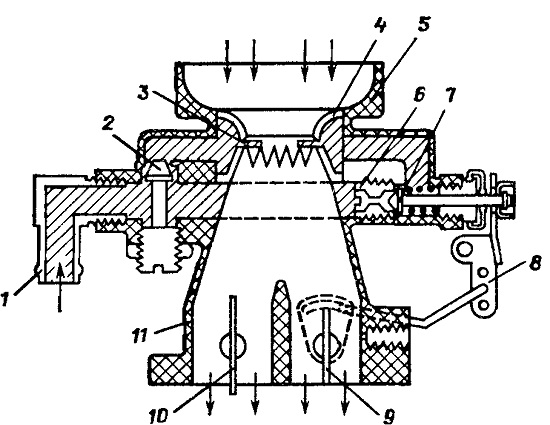

Рис. 75. Двухкамерный газовый смеситель с
последовательным открытием дроссельных заслонок
