АВТОМОБИЛЬНЫЕ ГАЗОВЫЕ СМЕСИТЕЛИ С ПОСТОЯННЫМ СЕЧЕНИЕМ ДИФФУЗОРА

Автомобильный газовый смеситель смеситель СГ-250

Для газобаллонных автомобилей средней грузоподъемности, а также многоместных городских и междугородных автобусов применяют газовый смеситель СГ-250 (рис. 77). Смеситель двухкамерный, вертикальный с нисходящим падающим потоком горючей смеси, с параллельным открытием дроссельных заслонок 8.

Смеситель имеет два диффузора 10, обратный клапан 12, две газовые форсунки 4, воздушные заслонки 9 с автоматическим клапаном 11, который исключает возможность обогащения горючей смеси. Подача газа в систему холостого хода регулируется винтами 6 и 7.

Смеситель снабжен исполнительным мембранным механизмом 3 пневмоцентробежного ограничителя максимальной частоты вращения коленчатого вала двигателя.

Обратный клапан 12 предназначен для впуска газа под давлением в смеситель, для предупреждения выхода газа в обратном направлении из смесителя, а также для улучшения работы двигателя на переходных режимах. Он закрывает подачу газа

только в главную дозирующую систему смесителя, в систему холостого хода газ подается постоянно через канал 5.

Смеситель работает совместно с редуктором низкого давления, редуктор и смеситель соединены газопроводами.
Регулирование количества газа, поступающего в смеситель, осуществляется экономайзером, а количественное регулирование горючей смеси, поступающей в цилиндры, происходит непосредственно в газовом смесителе.

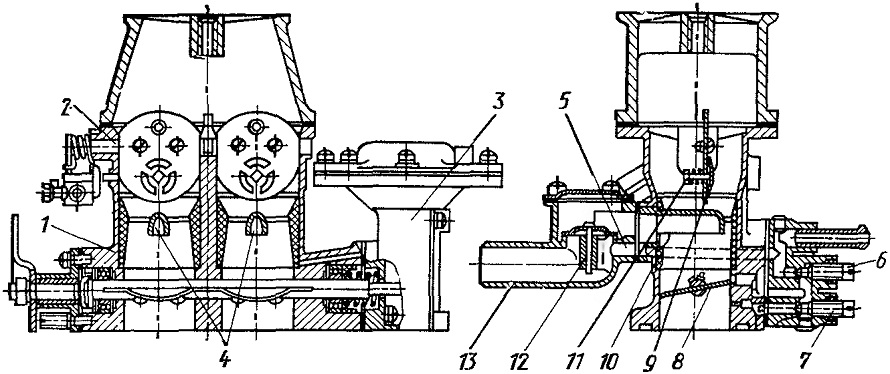

Рис. 77. Газовый смеситель СГ-250:
1 — корпус; 2 — ось воздушных заслонок; 3 — мембранный механизм; 4 — газовые форсунки; 5 — канал в систему холостого хода; 6 и 7 — винты; 8 — дроссельные заслонки; 9 — воздушные заслонки; 10 — диффузор; 11 — автоматический клапан; 12 — обратный клапан; 13 — патрубок
