ГАЗОВЫЕ БАЛЛОНЫ ДЛЯ СПГ

Конструктивные особенности

 Автомобильные газовые баллоны рассчитаны на максимальное рабочее давление рра6=20 МПа и предназначены для длительного хранения СПГ в сжатом состоянии. Баллоны для хранения СПГ являются наиболее ответственным элементом газобаллонной установки. Их изготовляют

из стальных бесшовных труб, а также из круглых горячекатаных или листовых заготовок глубокой вытяжки с последующей раскаткой. При изготовлении баллоны подвергают термообработке. Поэтому в аварийной ситуации при разрушении баллона осколков не образуется. Газовый баллон с арматурой для хранения СПГ показан на рис. 30.

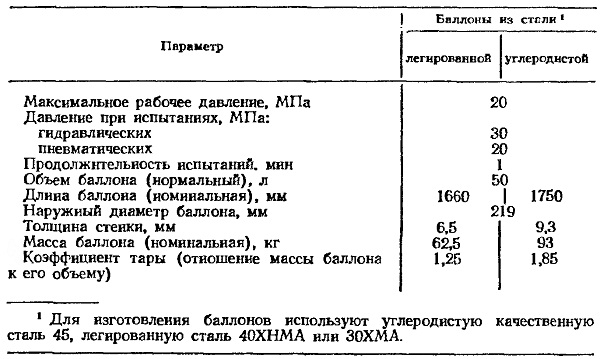

Техническая характеристика газовых баллонов для хранения СПГ приведена в табл. 13.

Газовые баллоны для СПГ имеют цилиндрическую форму со сферическим днищем, в горловине баллона расположено одно отверстие для подключения арматуры.

Для баллонов из легированной стали установлен срок переосвидетельствования один раз в 5 лет, а из углеродистой — один раз в 3 года.

К газовым баллонам предъявляют следующие требования: наружная их поверхность не должна иметь раковин, вмятин, трещин и глубоких рисок;

в процессе эксплуатации баллоны для СПГ должны быть защищены от ударов;

стенки баллонов не должны корродировать; баллоны должны быть окрашены краской красного цвета и иметь надпись «Метан»;

на верхней сферической части каждого баллона должны быть указаны товарный знак (марка) завода-изготовителя, порядковый номер баллона, масса баллона (в кг с точностью

0,2 кг), дата (месяц и год) изготовления и последующего испытания (например, 9—86—89), рабочее Р и пробное П гидравлическое давление, объем баллона в л (с точностью ±0,2 л), клеймо ОТК завода-изготовителя, обозначение стандарта на баллон.

Объем газового баллона выпуска до 01.09.87 номинальный (50 л), на баллонах более позднего выпуска указан фактический объем.

Газовые баллоны, устанавливаемые на грузовых автомобилях и автопоездах, полностью унифицированы.

Обязательным условием безопасной эксплуатации баллонов высокого давления является внимательный уход за ними, очистка их и газовой арматуры от пыли и грязи и своевременная окраска.

Ниже приведены основные данные автомобильных баллонов объемом 50 л и рабочим давлением 20 МПа, выпускаемых из бесшовных труб.

Таблица 13

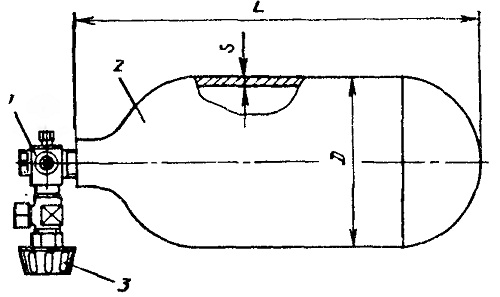

Рис. 30. Газовый баллон с арматурой для СПГ:
1 — переходный штуцер; 2 — баллон; 3— наполнительный вентиль

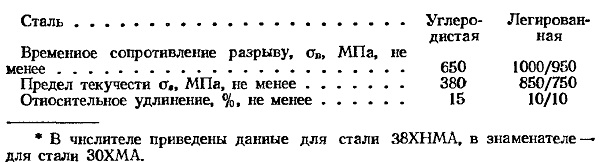

Механические свойства материала газовых баллонов высокого давления приведены ниже.

Газовые баллоны высокого давления рассчитывают таким образом, чтобы напряжение в их стенках не превышало 90% предела текучести для данной марки стали. Поскольку гидравлические испытания проводят при давлении, в 1,5 раза превосходящем расчетное, запас прочности по пределу текучести


После изготовления газовые баллоны подвергают термообработке (закалке и отпуску), обеспечивающей однородную сор-битную структуру металла и безосколочность при их разрушении.

Предполагается выпуск баллонов различного объема из легированной стали 30ХМА, из круглой горячекатаной заготовки

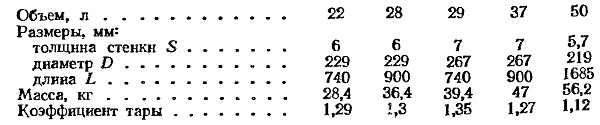

по ТУ 14-3-1225—83 и ГОСТ 1049—74 *. Основные параметры таких баллонов приведены ниже.
