АВТОМОБИЛЬНЫЕ ГАЗОВЫЕ БАЛЛОНЫ ДЛЯ СжПГ





Схема криогенного автомобильного баллона с экранно-вакуумной изоляцией





Схема криогенного автомобильного баллона с экранно-вакуумной изоляцией показана на рис. 32. Внутренний сосуд баллона подвешен с двух сторон на трех радиальных стеклопластиковых тягах, воспринимающих радиальную нагрузку, и двух продольных опорах из коррозионно-стойкой стальной ленты, воспринимающих продольные осевые нагрузки.

Радиальные тяги выполнены из стеклопластика для уменьшения подвода теплоты к внутреннему сосуду. Пространство между сосудом и кожухом заполнено слоистым изоляционным материалом и вакуумировано до 1,33*10-2 Па.

Внутренний сосуд и кожух сварные из листового алюминиевого сплава. Это сосуды цилиндрической формы со сферическими днищами. Для поддержания требуемого вакуума на наружную поверхность внутреннего сосуда намотана угольная адсорбирующая ткань, образующая слоистую изоляцию.

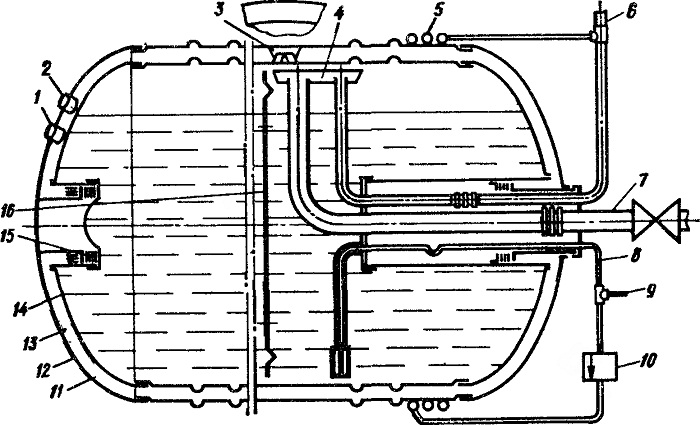

Рис. 32. Конструктивная схема криогенного автомобильного баллона с экранно-вакуумной изоляцией:
1 — штуцер подвода газа к разрывной мембране; 2 — штуцер вентиля откачки из вакуумной рубашки; 3 — тяга; 4 — защитный экран; 5 — испаритель системы наддува криогенного баллона; 6 — трубопровод подачи газа к ресиверу; 7 — трубопровод для заправки СжПГ; 8 — трубопровод отбора жидкой фазы; 9 — трубопровод подачи газа к двигателю; 10 — регулятор давления наддува; 11 — вакуумная рубашка; 12 — кожух; 13 — теплоизоляция; 14 — внутренний сосуд: 15 — опора; 16 — ограничитель осевых перемещений СжПГ
