ГАЗОВЫЕ БАЛЛОНЫ ДЛЯ СПГ
ЗАПРАВКА ГАЗОВЫХ БАЛЛОНОВ ДЛЯ СПГ
Заполнение газобаллонной установки автомобиля имеет
особенности, которые нужно учитывать в процессе проектирования газовых
баллонов. Одна из особенностей заключается в том, что на АГНКС
автомобили заправляют из аккумуляторов газа, в которые газ подается
компрессором высокого давления. Такая схема заправки связана с
повышением затрат энергии на сжатие газа и в ряде случаев с неполной
заправкой газовых баллонов. Недозаправка зависит от начальных параметров
состояния СПГ и конструктивных особенностей системы питания. Для оценки
влияния этих факторов на величину недоза-правкн на ЗИЛе были проведены
специальные опыты. Автомобили ЗИЛ-481610 заправляли из аккумулятора и
после достижения давления 20 МПа заправку прекращали. После
отстаивания газа в течение 1-1,5 ч измеряли давление газа и

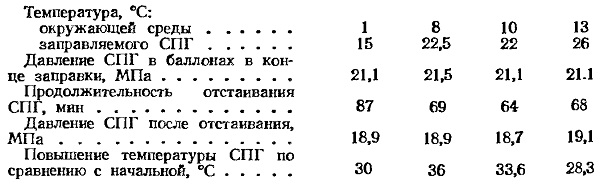

его температуру. Результаты этих измерений приведены ниже.
Из приведенных данных следует что температура газа
в баллонах после заправки существенно выше температуры заправляемого
газа.
В процессе заправки баллона СПГ возможны три
типичных случая.
1. Очень быстрое заполнение баллона — процесс можно считать протекающим
без потерь теплоты в окружающую среду.
2. Очень медленное заполнение баллона — только незначительно изменяется
температура газа внутри баллона, процесс можно рассматривать как
изотермический.
3. Нормальные условия, заполнение баллона происходит со средней
скоростью — при этом изменяется энтальпия стенок газового баллона.
В начальный момент заправки баллонов из аккумулятора происходит
дросселирование газа, сопровождающееся согласно теоретическим расчетам
понижением температуры заправляемого газа на 5...7°С. На практике в
начальный момент заправки температура газа понижается на 60...70°С. В
дальнейшем в результате торможения струи газа наблюдается интенсивный
теплообмен между баллоном и газом.
По мере заполнения баллона давление в нем повышается, а дроссельный эффект снижается, что сопровождается увеличением температуры газа в баллоне. Относительная энтальпия газа в баллоне становится выше относительной энтальпии газа в аккумуляторе. При одноступенчатой заправке температура газа в баллоне повышается на 90 °С, а при двухступенчатой заправке— не более чем на 15°С, что положительно сказывается на полноте заполнения баллона.
