Работомер на двигателе трактора Т-130М

 Для учета проработанных двигателем часов на корпусе регулятора установлен работомер (рис. 40), приводимый в движение от вала регулятора через пару спиральных шестерен. Поворот диска счетного механизма работомера на одно деление происходит после каждых 60 000 оборотов коленчатого вала двигателя, что соответствует 1 ч работы двигателя при частоте вращения 1000 мин-1. По показаниям работомера проводят техническое обслуживание двигателя.

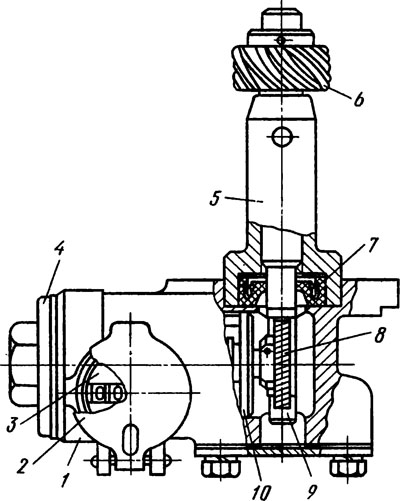

Рис. 40. Работомер (счетный механизм):
1 — корпус, 2—крышка, 3—стекло, 4— пробка, 5—подшипник валика, 6— приводная шестерня, 7—самоподжимнои сальник, 8—червячная шестерня счетного механизма, 9—валик, 10—счетный механизм.
