5.4.8 Колеса погрузчика Амкодор 342 (ТО-28А)

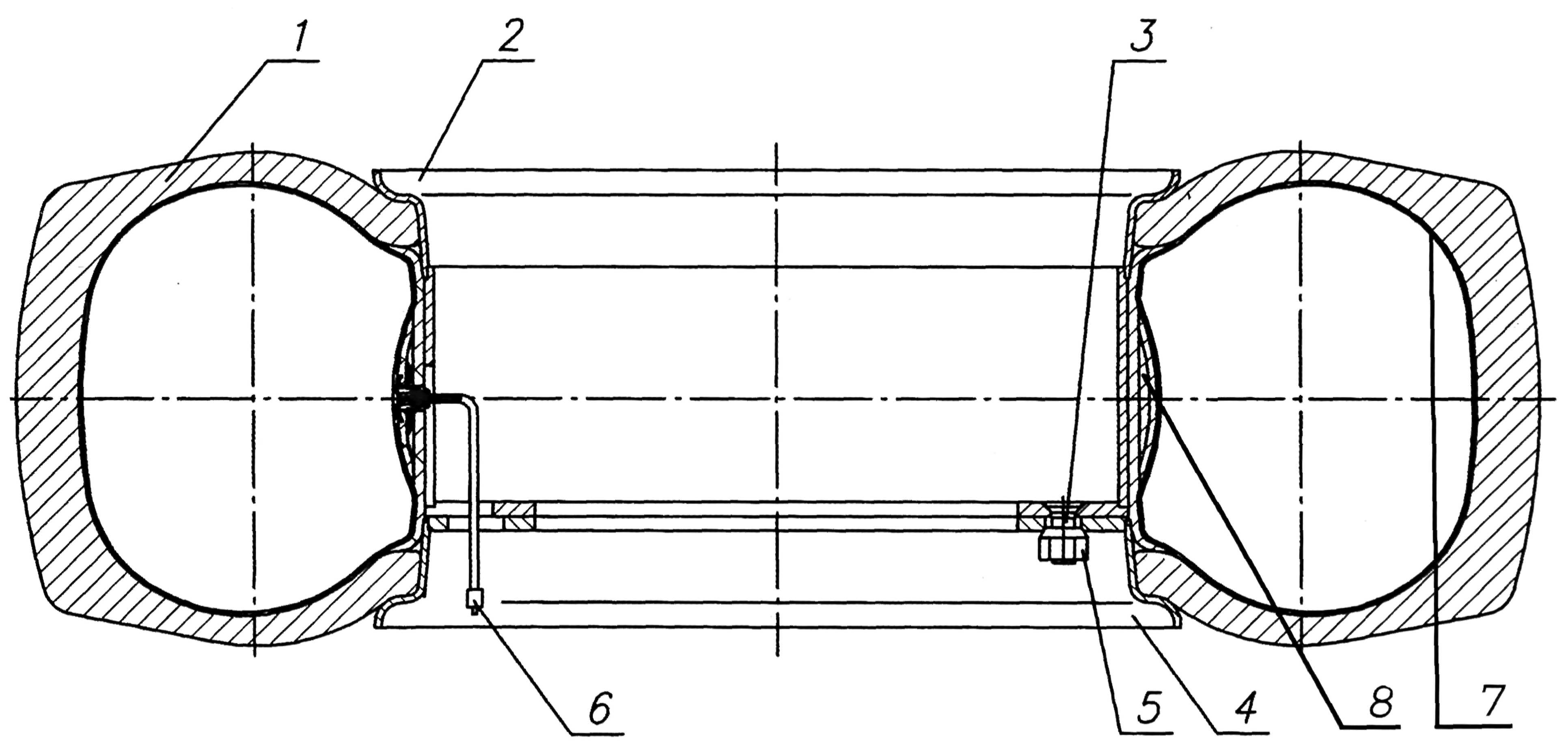

На рисунке 5.19 показано колесо с пневматической широкопрофильной шиной. Шина 1 состоит из камеры, покрышки, ободной ленты и вентиля 6. Обод состоит из двух частей 2 и 4, соединенных после установки шины при помощи гаек 5 и болтов 3. Колеса устанавливаются на шпильки моста, при этом рисунок протектора шин должен совпадать с направлением движения.
Рисунок 5.19 - Колесо 1- шина, 2,4 - обод колеса; 3-7- камера; 8- ободная лента. болт; 5- гайка; 6- вентиль камеры;
